Meter Kwh Rel Din Fasa Tunggal

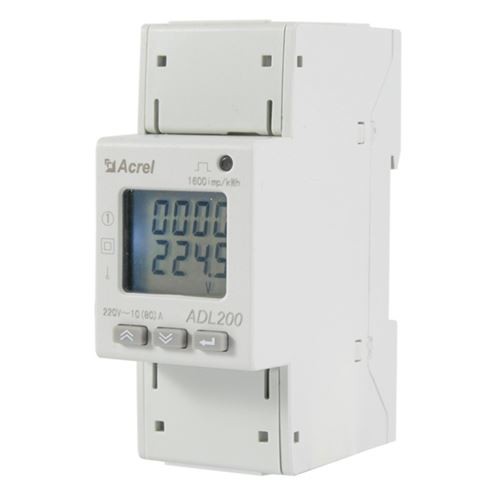

Acrel Din Rail Meter Tenaga AC Fasa Tunggal direka untuk sistem bekalan kuasa, perusahaan perindustrian dan perlombongan serta utiliti untuk mengira penggunaan elektrik dan mengurus permintaan elektrik. Ia mempunyai ketepatan tinggi, saiz kecil dan pemasangan mudah. Ia menyepadukan pengukuran semua parameter elektrik dengan pemeteran elektrik yang komprehensif.

Voltan masukan	Rujukan voltan	AC220V
	Rujukan kekerapan	50Hz
	Kuasa penggunaan	& lt;10VA
Arus masukan	Arus asas	10A
	maksimum semasa	80A
	Bermula semasa	4‰Ib
	Penggunaan	& lt;4VA
Prestasi pengukuran	Ketepatan mengukur	1kelas
	Julat ukuran	000000.00 ~ 99999999 kWj
Ketepatan jam	Ralat≤0.5s/h
Nadi aktif	Lebar nadi	80±20ms
	Pemalar nadi	1000imp/kWj
Komunikasi	Antara muka	RS485(A+、B-)
	Sambungan mod	Konduktor pasangan terpiuh terlindung
	Protokol	MODBUS-RTU
Fungsi	Penerangan fungsi	Fungsi menyediakan
Pengukuran kWj	KWj aktif fasa tunggal (positif dan negatif), storan beku data tenaga sejarah 3 bulan	■
Pengukuran parameter elektrik	Voltan, Arus, Kuasa aktif, Kuasa reaktif, Kuasa ketara, Faktor kuasa dan Frekuensi	■

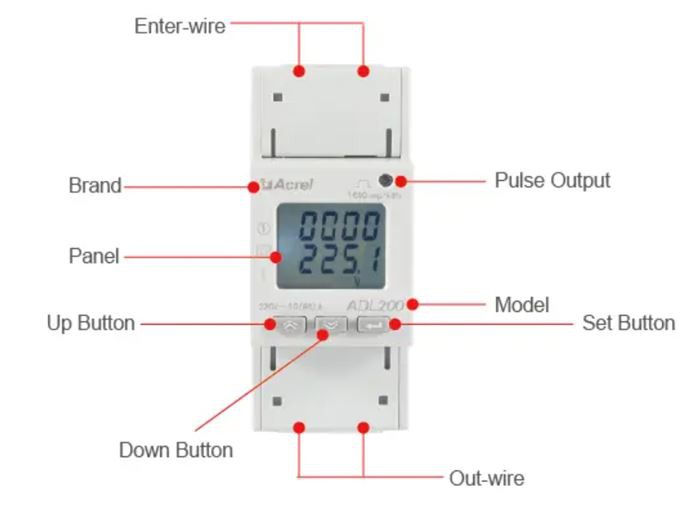

Paparan LCD	Paparan LCD bahagian 8 bit	■
Pengaturcaraan utama	3 kunci untuk menetapkan parameter seperti kod, alamat, kadar baud, pelbagai tarif dan protokol komunikasi	■
Keluaran nadi	Outpu nadi tenaga aktif	■
Pelbagai tarif	Sesuaikan 4 zon waktu, 2 senarai selang masa, 14 selang masa mengikut daya dan 4 kadar tarif	□
Komunikasi	Antara muka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	■

Meter kuasa fasa tunggal kami boleh menguji jumlah kwj aktif dan mengukur voltan, arus, kuasa dan parameter elektrik lain, juga dengan fungsi pilihan RS485 Modbus RTU. Ia' mudah untuk memantau, mengumpul dan mengurus tenaga elektrik. Ia dilengkapi dengan port komunikasi RS485 dan disesuaikan dengan MODBUS-RTU. ADL boleh digunakan dalam semua jenis sistem kawalan, sistem SCADA dan sistem pengurusan tenaga.

●Prestasi kegagalan: meter tenaga berkelip dan tidak menyala selepas dihidupkan.

●Menyelesaikan masalah:

1. Periksa sama ada pendawaian bekalan kuasa tambahan adalah konsisten dengan

gambarajah pendawaian instrumen, dan sama ada pendawaian longgar atau jatuh;

2. Gunakan meter berbilang untuk mengukur sama ada nilai voltan masukan bekalan kuasa tambahan berada dalam julat voltan kerja biasa instrumen.

●Prestasi kegagalan: Selepas meter tenaga dihidupkan, kuasa paparan atau kiraan tenaga tidak tepat.

●Menyelesaikan masalah:

1. Tukar antara muka paparan meter tenaga kepada antara muka kuasa (P aktif, faktor kuasa λ), semak sama ada paparan kuasa negatif dan sama ada faktor kuasa berada di antara

0.9-0.95, dan kemudian semak sama ada input dan output garis isyarat semasa diterbalikkan (Iaitu, garis arus masuk mesti konsisten dengan hujung instrumen yang masuk), Dan selaras dengan pendawaian pada meter tenaga .

●Prestasi kegagalan: Selepas meter tenaga dihidupkan, ia tidak dapat berkomunikasi dengan komputer hos seperti biasa.

●Menyelesaikan masalah:

1. Nilai voltan antara output komunikasi A dan B alat pengukur hendaklah antara +(4.4-4.5)V;

2. Semak sama ada kaedah pendawaian komunikasi berwayar dengan betul mengikut rajah pendawaian (iaitu terminal komunikasi A/B instrumen hendaklah sepadan dengan port siri komunikasi A/B).
