Abstrak: Kertas kerja ini memperkenalkan aplikasi meter tenaga Acrel DJSF1352-RN DC pada sisi DC sistem fotovoltaik di Nigeria. Ia digunakan terutamanya untuk mengukur arus DC dalam sistem fotovoltaik, dan bekerjasama dengan sensor arus dewan untuk mengukur, berkomunikasi dan mengawal sistem litar.
1. Gambaran Keseluruhan Projek
Syarikat itu terletak di Nigeria dan merupakan syarikat tenaga baharu. Terutamanya terlibat dalam projek penjanaan kuasa fotovoltaik di Afrika. Pelanggan ingin menggunakan meter DC dan penderia dewan untuk memantau arus dan voltan pada sisi DC sistem fotovoltaik.
2. Meter Tenaga DC DJSF1352-RN
Meter kuasa DC yang dipasang di rel DJSF1352-RN direka untuk stesen pangkalan telekomunikasi, cerucuk pengecasan DC, fotovoltaik suria dan aplikasi lain, siri meter ini boleh mengukur voltan, arus, kuasa dan tenaga ke hadapan dan belakang dan sebagainya dalam sistem DC. Penggunaan sebenar tapak, anda boleh mengukur jumlah kuasa, tetapi juga mengukur tenaga dalam tempoh masa yang ditentukan. Keputusan ujian boleh digunakan untuk paparan tempatan, tetapi juga dengan peralatan kawalan industri, komputer untuk membentuk sistem pengukuran dan kawalan.
Meter boleh mempunyai antara muka komunikasi inframerah dan antara muka komunikasi RS-485, dan menyokong protokol Modbus-RTU dan protokol DLT645-97 (07) pada masa yang sama. Meter boleh mempunyai output penggera geganti dan fungsi input digital; Anda boleh menetapkan nisbah , penggera dan komunikasi melalui kekunci panel meter mengikut keperluan yang berbeza. Meter boleh mempunyai rakaman peristiwa suis (protokol Modbus), rekod pengaturcaraan dan penetapan acara (protokol 645), fungsi pembekuan data serta-merta dan pemasaan (protokol 645), fungsi merekod nilai maksimum dan minimum bagi kuasa voltan dan arus.

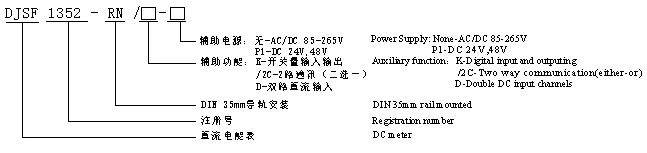

3. Jenis dan Penerangan Fungsi
Nota：apabila fungsi dwi input DC（D）dipilih，jika input sensor arus Hall digunakan dalam
saluran semasa, modul bekalan kuasa hendaklah disediakan untuk membekalkan kuasa kepada penderia Hall kedua; jika fungsi D tidak disediakan, bekalan kuasa terbina dalam meter elektrik boleh digunakan.
parameter teknikal | Indeks | |||||
Input | Nilai nominal | Julat input voltan | Input semasa | |||
DC 0-1000V | Penderia dewan: 0-20mA, 4-20mA, 0-5V, 0-10V dan sebagainya. | |||||
Lebihan beban | 1.2 kali dinilai (berterusan); 2 kali dinilai/1 saat; | |||||
Penggunaan kuasa | Voltan: ≤0.2VA, arus ≤0.1VA | |||||
Kelas ketepatan | Kelas 1 | |||||
Fungsi | Paparan | Skrin LCD segmen 8-bit (LCD) | ||||
Antaramuka Komunikasi | RS485（dua pilihan） | |||||
Protokol komunikasi | Modbus-RTU，DL/T 645-2007 | |||||
Tukar | Tukar output | 2 Output geganti, 2A/30VDC atau 2A/250VAC | ||||
Tukar input | 2 input sentuhan kering | |||||
Keluaran nadi | Keluaran nadi kedua, keluaran nadi tenaga | |||||
Lihat paparan SYS->PLUS dalam tetapan menu meter. Contohnya: Meter memaparkan 100, iaitu 100imp/kWj | ||||||
Bekalan Kuasa | Julat voltan | AC/DC 85-265V atau DC24V(±10%) atau DC48V(±10%) | ||||
Penggunaan kuasa | ≤ 3W | |||||
Kekerapan kuasa menahan voltan | Bekalan kuasa // Input voltan // Input semasa // Output geganti dan input suis // Antara muka komunikasi // / Output nadi 3kV/1min Bekalan kuasa // Output geganti // Input voltan // Input semasa 3kV/1min Output nadi // Antara muka komunikasi // Tukar input 2kV/1min | |||||
Impuls menahan voltan | ±6KV | |||||
Rintangan penebat | ≥ 40M Ω | |||||
Purata waktu kerja tanpa halangan | ≥50000h | |||||
Persekitaran | Suhu | Suhu operasi biasa: -25 °C ~ +65 °C; Hadkan suhu kerja: -40 °C ~ +70 °C; Suhu penyimpanan: -40℃～+80℃ | ||||
Kelembapan | ≤93%RH, tiada pemeluwapan, tiada gas menghakis | |||||
Ketinggian | ≤2500m | |||||
4. Pengubah Arus Dewan Teras Split
taip | Nilai semasa | Keluaran dinilai | Mengukur Apertur | Bekalan Kuasa |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20mm | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20mA | Φ20mm | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20mA | Φ20mm | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40mm | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20mA | Φ40mm | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20mA | Φ40mm | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55mm | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20mA | Φ55mm | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20mA | Φ55mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16mm | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V |
5. Keperluan Pelanggan
客户 有 一个 太阳能 混合 动力 系统 .PV 板, 电池 储能 与 柴油 发生器 电信 站, 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站, 辅助电源是DC48V，电流是DC100A。
Pelanggan mempunyai sistem hibrid solar. Panel PV, storan bateri dan penjana diesel untuk stesen telekomunikasi，Semua 3 sistem disambungkan ke bar bas tunggal. Mereka ingin mengetahui bacaan watt hour dari bar bas menggunakan meter DC. Dan tapak solar mereka adalah tapak telekomunikasi. voltan bekalan kuasa ialah DC 48V, arus ialah DC100A.
