Acrel Menyediakan Penyelesaian Untuk Tempat Sukan Olimpik Musim Sejuk Beijing

1.Overview

Sukan Olimpik Musim Sejuk Beijing akan dibuka pada 4 Februari 2022. Ini adalah peristiwa penting di titik sejarah penting di negara saya. Ia adalah peluang penting untuk menunjukkan imej negara, membangunkan negara dan memberi inspirasi kepada semangat kebangsaan. Oleh kerana acara besar semakin dekat, sebagai keadaan asas yang penting untuk menjadi tuan rumah Sukan Olimpik, pembinaan tempat untuk Sukan Olimpik Musim Sejuk Beijing sentiasa menarik banyak perhatian, dan operasi sistem bekalan dan pengedaran kuasa yang stabil dan boleh dipercayai di tempat adalah keutamaan.

Persekitaran luar laman web ini agak keras, dan suhunya serendah minus 20 °C. Untuk memastikan bekalan kuasa yang boleh dipercayai, setiap ibu pejabat menjalankan ujian keupayaan sokongan bekalan kuasa mengikut tugas bekalan kuasa, dan menguji tugas bekalan kuasa, bekalan kuasa utama dan bekalan kuasa kecemasan yang disediakan sendiri di setiap tempat. Keadaan bekalan, operasi beban penting, tindakan perlindungan relay, pelan tindak balas kecemasan, alat ganti, sokongan logistik, dll. Acrel Electric menyediakan penyelesaian untuk pemantauan pintar kotak pengedaran dan peraturan alam sekitar dalam kotak untuk Sukan Olimpik Musim Sejuk, dan menjalankan pengurusan masa nyata dalam talian bekalan kuasa dan peralatan perlindungan kuasa seperti kotak cawangan kabel, kotak kuasa ATS, dan kotak kuasa UPS. Gerbang pengkomputeran tepi mengumpul data elektrik, suhu dan kelembapan, pemeluwapan, suhu hubungan dan data lain di dalam kabinet pengagihan kuasa dalaman dan luaran dan secara automatik menyesuaikannya untuk mencapai keadaan operasi yang baik, menyedari pemantauan pintar dari UPS ke suis voltan rendah pada akhir tempat untuk Sukan Olimpik Musim Sejuk , untuk memberikan sokongan kecemasan tepat pada masanya dan meningkatkan kebolehpercayaan bekalan kuasa.

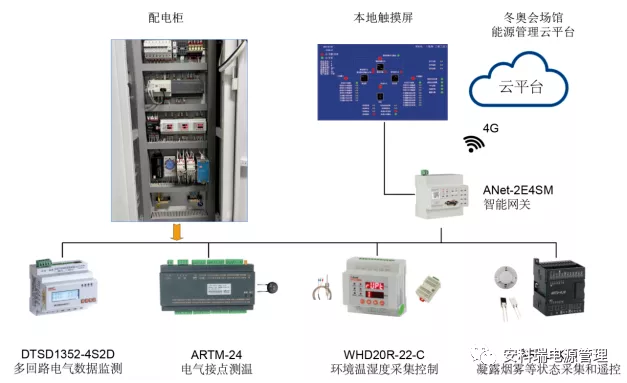

2. Struktur sistem

Sistem ini boleh dibahagikan kepada tiga lapisan: lapisan peranti medan, lapisan komunikasi rangkaian dan lapisan pengurusan platform.

Lapisan peranti lapangan: termasuk DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 dan peralatan pemerolehan isyarat lain, yang digunakan untuk mengumpul operasi elektrik dalam kotak pengedaran dalaman dan luaran Parameter, suhu hubungan elektrik, suhu ambien dan kelembapan dalam kotak, kondensasi, asap dan data lain, dan boleh dikawal secara automatik oleh logik terbina dalam gerbang pintar ANet-2E4SM untuk menyesuaikan suhu dan kelembapan untuk mengekalkan persekitaran operasi yang baik di dalam kotak pengedaran.

Lapisan komunikasi rangkaian: termasuk get laluan pintar ANet-2E4SM. Get laluan secara aktif mengumpul data peralatan lapisan peranti medan, dan boleh melaksanakan penukaran protokol, penyimpanan data, dan memuat naik data ke skrin sentuh tempatan dan port pelayan yang ditetapkan melalui rangkaian 4G. Peralatan kawalan suhu dan kelembapan.

Pengurusan platform: platform besar untuk pengurusan tenaga dalam Sukan Olimpik Musim Sejuk.

3.Penyelesaian

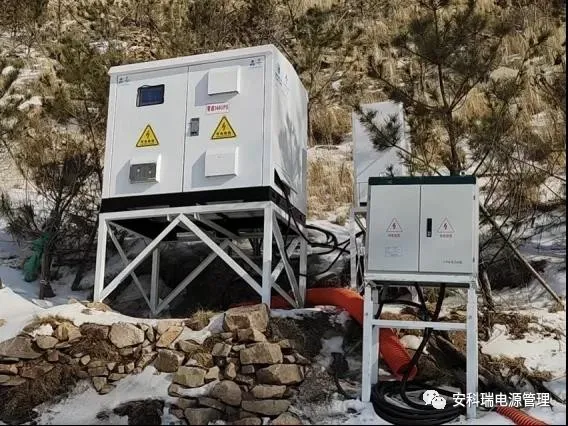

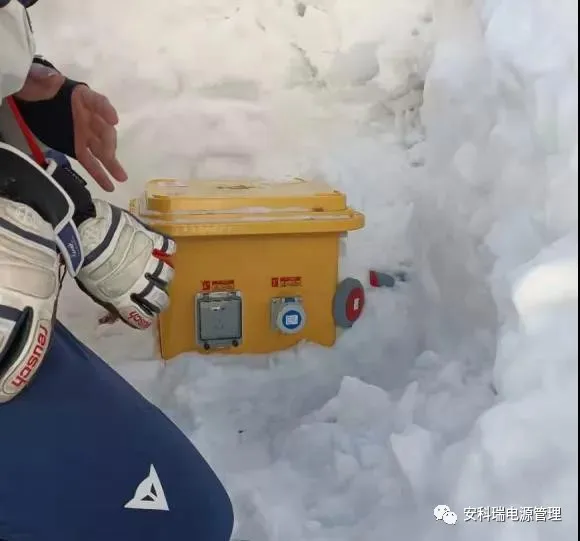

Laman ini terutamanya memantau dan mengawal tiga jenis kotak pengedaran, termasuk kotak cawangan kabel, kotak suis automatik bekalan kuasa ATS dan kotak bekalan kuasa UPS, untuk memastikan operasi kotak pengedaran yang stabil dan normal dalam persekitaran sejuk yang teruk. Terdapat lebih daripada 500 kotak pengedaran ketiga-tiga jenis ini termasuk dalam pemantauan jarak jauh, dan penyelesaian untuk kotak pengedaran yang berbeza juga sedikit berbeza.

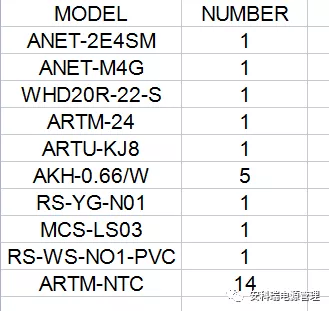

3.1 Inventori Peranti Konfigasi

3.2Sungsi fungsi

Pantau parameter elektrik litar kotak cawangan. Apabila suhu dalam kotak terlalu rendah, tolak isyarat penggera dan mulakan pemanasan. Penyambung kabel di atas penggera suhu.

Pemeluwapan dikesan untuk memulakan pemanasan dan pengudaraan asap penggera pengesanan status bekalan kuasa soket. Mengamalkan protokol IEC60870-5-104 untuk memuat naik ke platform pengurusan tenaga tempat Olimpik Musim Sejuk melalui rangkaian arah APN.

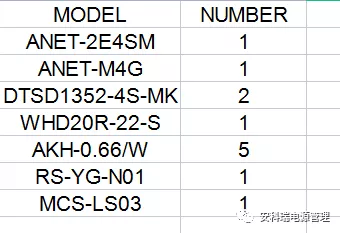

3.3 Inventori Peranti Konfigasi

3.4Sungsi fungsi

Apabila suhu dalam kotak terlalu rendah, tolak isyarat penggera dan mulakan pengumpulan suhu penyambung kabel pemanasan, melalui penggera suhu. Penggera pemeluwapan dikesan dan pengudaraan pemanasan diaktifkan Asap dan penggera suhu dan kelembapan. Mengamalkan protokol IEC60870-5-104 untuk dimuat naik ke platform pengurusan tenaga tempat Olimpik Musim Sejuk melalui rangkaian arah APN

3.5 Inventori Peranti Konfigasi

3.6Sungsi fungsi

Apabila suhu dalam kotak terlalu rendah, tolak isyarat penggera dan mulakan pemanasan Dalaman ke atas penggera suhu Pemanasan pemeluwapan Bateri pek penggera penggera tidak normal Penggera inverter penggera kegagalan. Mengamalkan protokol IEC60870-5-104 untuk dimuat naik ke platform pengurusan tenaga tempat Olimpik Musim Sejuk melalui rangkaian arah APN

4. Penyelenggaraan di tapak

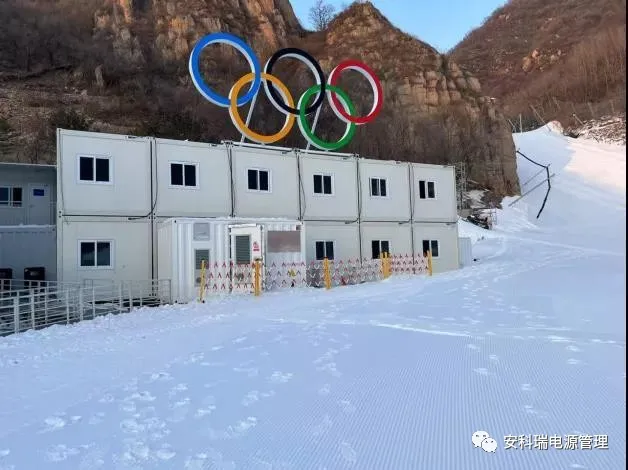

Pembukaan Sukan Olimpik Musim Sejuk akan berlaku. Untuk memastikan operasi normal sistem pengedaran kuasa di tapak, Acrel mengatur jurutera untuk mengekalkan di tapak dan memberikan sokongan teknikal untuk memenangi pertempuran sukar perlindungan kuasa untuk Sukan Olimpik Musim Sejuk Beijing 2022.

Acrel telah terlibat dalam pengagihan kuasa pintar selama bertahun-tahun, dan kini lebih daripada 14,000 penyelesaian berjalan di seluruh negara. Syarikat ini telah mengumpulkan banyak pengalaman dari sensor terminal, pintu masuk pengkomputeran tepi ke platform awan, dan menyediakan sokongan dan penyelesaian data untuk pautan lemah dalam sistem pengedaran kuasa dalam pelbagai persekitaran untuk meningkatkan kebolehpercayaan bekalan kuasa. Acrel akan membantu kali ini dengan tindakan praktikal. Sukan Olimpik Musim Sejuk adalah kejayaan yang lengkap.
