Abstrak
Mengikut prinsip, ciri dan mod pemasangan sensor arus Dewan jenis terbuka, aplikasi sensor arus Dewan jenis terbuka dalam sistem transformasi dan pengedaran kilang dianalisis, untuk memberikan penyelesaian kepada pengguna untuk menyedari pengedaran pintar sistem DC dengan cepat.
Kata kunci: jenis terbuka Dewan penderia arus DC sistem pengedaran aplikasi prinsip kerja
Gambaran keseluruhan
Sistem pengedaran DC biasanya terdiri daripada bekalan kuasa pensuisan frekuensi tinggi dan bateri, yang digunakan untuk menyediakan bekalan kuasa DC yang boleh dipercayai untuk kawalan, isyarat, perlindungan geganti dan peranti automatik, pencahayaan kemalangan dan sebagainya dalam sistem DC. Ia mempunyai keperluan yang tinggi untuk kebolehpercayaan, kestabilan dan kualiti bekalan kuasa. Oleh itu, dalam sistem DC Rusia, kami memadankan meter pengedaran Dewan DC yang digunakan. Semasa transformasi sistem DC, tiada gangguan kuasa, dan transformasi kejuruteraan adalah sukar, dan sensor arus Dewan tertutup tradisional atau shunt tidak dapat menyelesaikan masalah. Oleh itu, sensor arus Dewan terbuka boleh digunakan untuk menyelesaikan masalah pengukuran arus DC dalam projek transformasi, untuk memastikan operasi selamat proses transformasi tanpa gangguan bekalan elektrik.
Rekaan produk
Ciri-ciri struktur
Sensor arus Dewan mulut terbuka dibangunkan berdasarkan sensor arus Dewan mulut tertutup tradisional. Ia mempunyai struktur baru dan penampilan yang cantik. Keseluruhannya terdiri daripada cangkerang, teras besi, papan litar pensampelan dan resin tetap. Bahan shell diperbuat daripada aloi PC/ABS, yang mempunyai ciri-ciri rintangan suhu tinggi, kekuatan mekanikal yang tinggi dan perlindungan alam sekitar. Teras diperbuat daripada kepingan keluli silikon terikat sejuk yang berorientasikan, yang mempunyai ciri-ciri prestasi yang stabil, kekuatan mekanikal yang tinggi dan kekonduksian magnet yang sangat tinggi. Terminal boleh pasang hijau digunakan untuk papan litar dan pendawaian luaran, yang mudah dan boleh dipercayai untuk pendawaian di tapak. Struktur khusus ditunjukkan dalam Rajah 1 dan 2. Penampilan produk menggunakan reka bentuk belah. Rajah 1 ialah hantaran bulat, yang sesuai untuk melalui sistem DC apabila bas utama ialah kabel. , Rajah 2 pas persegi, sesuai untuk sistem DC apabila bas utama ialah bar kuprum. Mengikut julat pengukuran keperluan semasa dan penembusan primer, jenis produk yang sepadan boleh dipilih. Siri penderia ini boleh mengukur julat semasa 20A ~ 20000A, bentuk utama phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 dan spesifikasi lain, seperti yang ditunjukkan dalam Rajah 3 , sesuai untuk aplikasi yang berbeza.

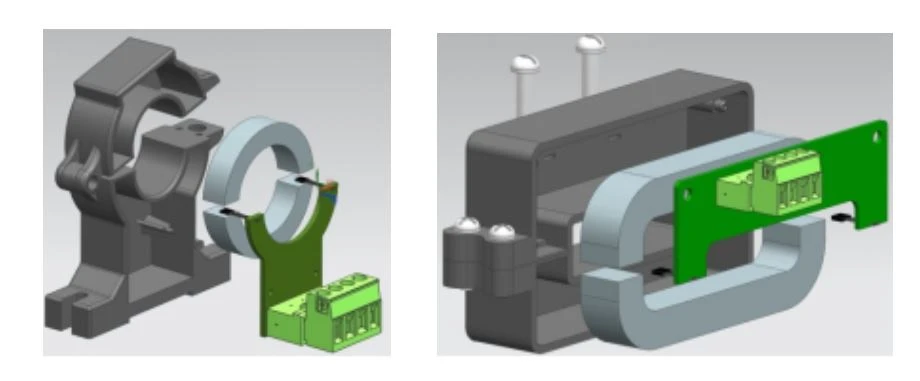

Rajah 1 corak hantaran bulat Rajah 2 Corak hantaran segi empat sama

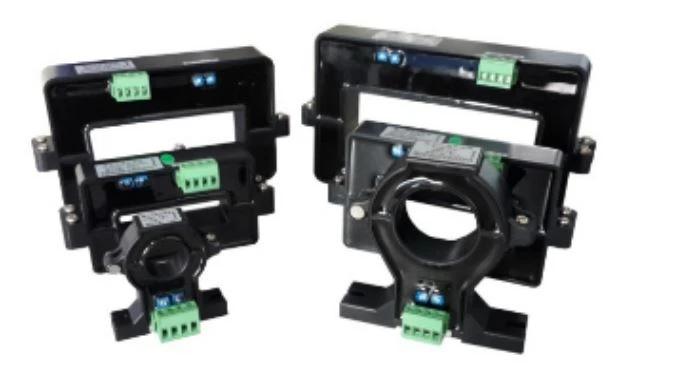

Rajah 3 Penderia arus Dewan jenis terbuka siri AHKC
Prinsip kerja
Sensor arus dewan berdasarkan kesan dewan, prinsip aruhan elektromagnet, reka bentuk sensor, mengikut prinsip boleh dibahagikan kepada mod gelung terbuka (lurus) dan mod gelung tertutup (jenis keseimbangan magnet), sensor arus dewan terbuka adalah dalam tradisional. gelung terbuka (lurus) diperbaiki berdasarkan sensor dewan, berbeza daripada teras tunggal tradisional, dewan reka bentuk cip tunggal, Untuk mereka bentuk struktur berpecah, teras besi dipisahkan dan dipasang secara simetri. Perkakasan menggunakan input pembezaan pelengkap selari bagi cip Hall berganda. Prinsip penderia Hall jenis terbuka ditunjukkan dalam Rajah 4:

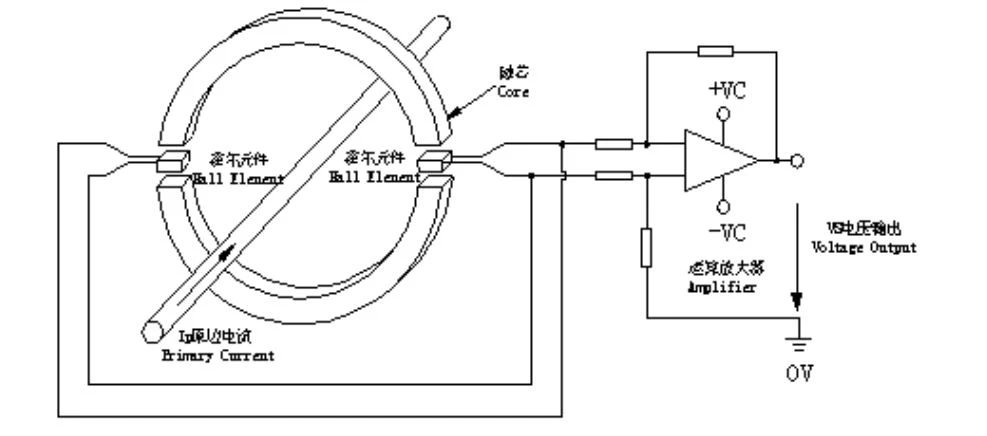

Rajah 4 Diagram skematik penderia Dewan terbuka
Apabila IP arus sisi primer mengalir melalui wayar panjang, akan menghasilkan medan magnet di sekeliling wayar, saiz medan magnet dan berkadar dengan arus melalui wayar, medan magnet berkumpul dalam bulatan, melalui dua elemen dewan dalam pengukuran jurang udara bulat, dua tanda elemen dewan sebaliknya diletakkan dalam medan yang sama, isyarat keluaran dengan ciri-ciri pelengkap voltan keluaran oleh output penguat pembezaan, Bukan sahaja boleh menyekat gangguan mod biasa, tetapi juga pengaruh hanyut suhu, output voltan VS mencerminkan dengan tepat IP semasa sisi asal. Output berkadar umum ditentukur sebagai DC±5V atau DC4-20mA.
Pemasangan produk
Ambil produk lubang segi empat sama sebagai contoh, seperti yang ditunjukkan dalam Rajah 5, buka skru pelekap sensor arus Dewan jenis terbuka, dan keluarkan bahagian bawah badan sensor; Bahagian atas penderia arus Hall jenis terbuka dimuatkan ke dalam bas utama sistem pengedaran, dan bahagian bawah penderia ditutup. Skru pelekap dan gasket sensor melepasi lubang penetapan badan atas dan bawah, dan badan atas dan bawah sensor dipasang bersama. Jika pemasangan mematikan kuasa di tapak boleh dilakukan, dua lubang berulir yang sepadan boleh dibuka pada plat gangsa mengikut keperluan jarak sensor, dan sensor dipasang pada lubang berulir bar bas melalui lubang pemasangan belakang untuk melengkapkan pemasangan sensor; Jika tapak memerlukan pemasangan elektrik berterusan, pad getah penyokong boleh dibenamkan di antara cangkerang dan plat gangsa untuk memastikan penderia boleh berfungsi dengan pasti di bawah keadaan getaran. Keseluruhan proses pemasangan agak cepat dan mudah.

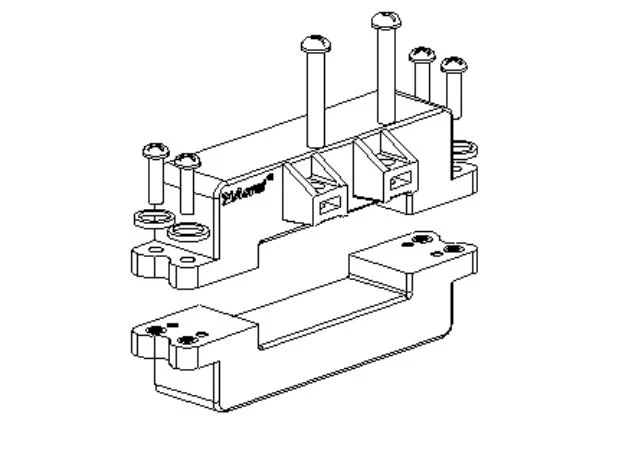

Rajah 5 Gambar rajah pemasangan produk
Kelebihan sensor Hall jenis terbuka
Berbanding dengan kaedah pengukuran arus DC tradisional yang umumnya digunakan oleh shunt atau transformer, sensor Hall jenis terbuka mempunyai kelebihan berikut:
1) Kekuatan penebat tinggi bahagian primer dan sisi sekunder, sehingga pengasingan AC 12KV;
2) Tiada kehilangan sisipan;
3) Prestasi dinamik yang baik: masa tindak balas kurang daripada 20uS dan kelajuan penjejakan Di /dt lebih tinggi daripada 20A/uS
4) Tidak perlu membuka kabel sisi atau bas asal semasa pemasangan. Ia amat sesuai untuk transformasi dan pembinaan peralatan yang tidak dibenarkan kehilangan kuasa.
Aplikasi Produk
Sensor arus Dewan Terbuka digunakan terutamanya dalam transformasi sistem pengedaran DC di kilang, seperti transformasi sistem kuasa DC dalam loji kuasa, transformasi sistem DC di pencawang, transformasi bilik komunikasi, transformasi lokomotif kereta api dan projek lain. Ia boleh menukar isyarat arus DC tepi tengah sistem kepada output DC± 5V atau 4-20mA standard. Ia memainkan peranan pemantauan dan pengasingan elektrik, dan boleh digunakan dengan instrumen pemantauan berbilang gelung atau instrumen pengukur elektrik lain.
Kesimpulan
Sensor arus Dewan Terbuka memainkan peranan penting dalam aplikasi sistem DC kerana strukturnya yang ringkas, pemasangan yang mudah, operasi yang boleh dipercayai dan kebolehgunaan lain yang baik, terutamanya dalam projek pengubahsuaian.
