Aabstrak
Dalam tahun-tahun kebelakangan ini, dengan perkembangan pesat pusat data, masalah penggunaan tenaga pusat data telah menjadi lebih dan lebih menonjol. Pengurusan tenaga dan reka bentuk bekalan kuasa dan pengedaran pusat data telah menjadi isu hangat. Penyelesaian sistem pengagihan kuasa pusat data yang munasabah dan boleh dipercayai, ialah cara yang munasabah untuk meningkatkan kecekapan kuasa pusat data dan mengurangkan penggunaan tenaga peralatan. Digabungkan dengan spesifikasi teknikal yang berkaitan, kelebihan dan kekurangan skim pengagihan kuasa lama dan baharu pusat data dianalisis, dan rujukan disediakan untuk reka bentuk bilik komputer modular baharu.
Kata kunci: pusat data; pengagihan kuasa terminal; kabinet kepala lajur
1. Background
Dengan perkembangan sains dan teknologi, bilangan, skala, dan ketumpatan kuasa pusat data terus meningkat, dan tahap pembinaan terus bertambah baik. Sistem pengagihan kuasa adalah bahagian terpenting dalam pusat data. Gangguan kuasa atau bekalan kuasa berkualiti rendah boleh menyebabkan masa henti pelayan. menyebabkan kerugian. Bagaimana untuk mengoptimumkan reka bentuk untuk meningkatkan keselamatan dan kebolehpercayaan bekalan kuasa pusat data untuk memastikan operasi sistem maklumat elektronik yang tidak terganggu dan stabil telah menjadi isu penting bagi pereka pusat data. Berbanding dengan skim bekalan dan pengagihan kuasa tradisional, sama ada terdapat skim bekalan kuasa yang selamat, menjimatkan dan lebih stabil adalah masalah yang dititikberatkan oleh pereka.
2. Skim pengagihan kuasa di hujung bilik data
Gambaran Keseluruhan Projek
Jumlah kawasan pembinaan pusat data ialah 1906.24 meter persegi, di mana jumlah kawasan pembinaan pusat data ialah 210.6 meter persegi, termasuk bilik data 1F dan bilik komunikasi 1F. Kawasan berfungsi termasuk bilik enjin utama (bilik komputer, bilik komunikasi), kawasan pengurusan (pejabat, bilik peralatan Internet, dll.) dan bilik tambahan.

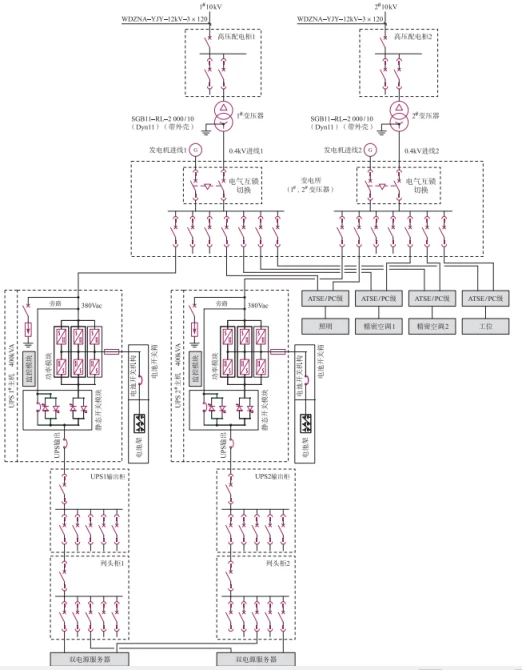

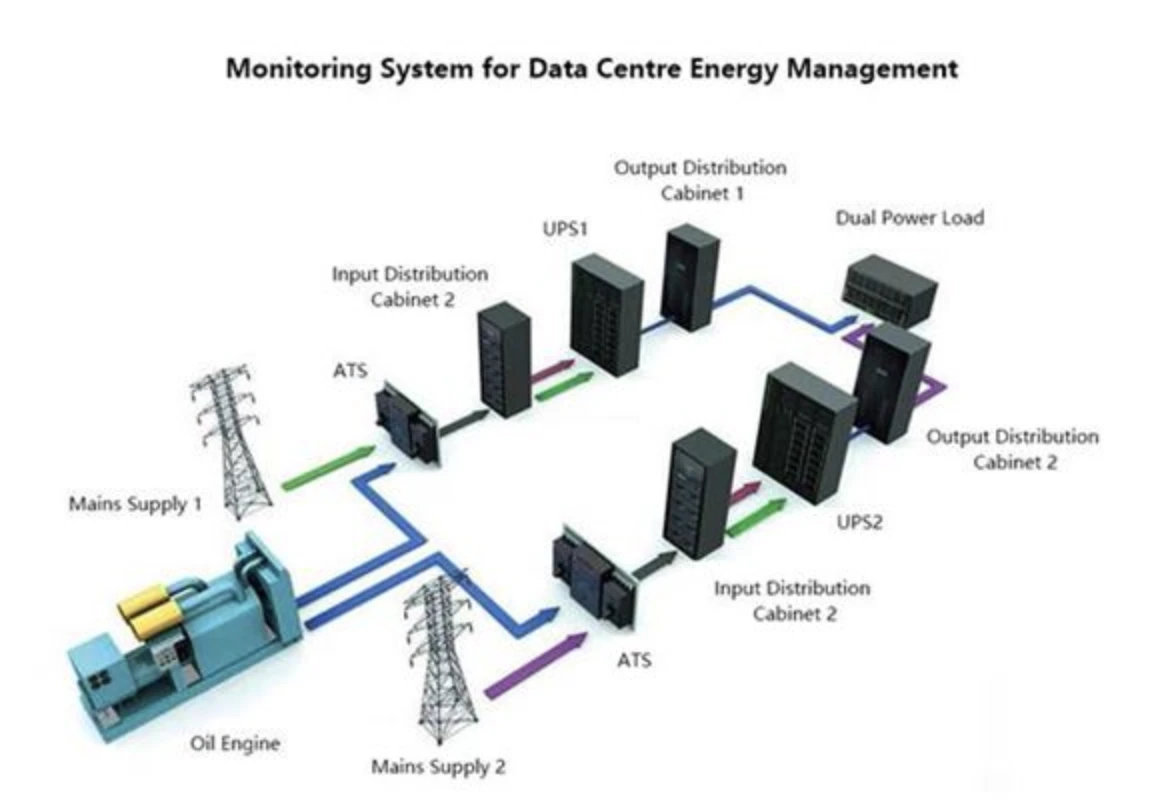

Skim pengagihan kuasa tradisional satu
Bekalan kuasa voltan tinggi 10kV diambil daripada dua sesalur utama pencawang yang berbeza, dan voltan tinggi dan voltan rendah tidak disambungkan. Bekalan kuasa ketiga diambil daripada penjana diesel pusat kuasa. Bekalan kuasa sandaran utama dan bekalan kuasa penjana dihidupkan di alur keluar pengubah untuk memastikan penggunaan kuasa pusat data. Peralatan menggunakan elektrik dengan pasti. Memandangkan kapasiti penjana tunggal jauh kurang daripada 2500kW, dan bilangan penjana tidak mencapai lebih daripada 10, set penjana voltan rendah 0.4kV dipilih. Titik neutral set penjana 0.4kV hendaklah dibumikan terus, dan konduktor yang disambungkan di antara titik bintang penjana hendaklah ditebat. Sebanyak 2 set sistem UPS 400kVA disediakan di pusat data untuk membentuk sistem tahan kerosakan 2N. Kabinet dwi-litar dan dwi-output boleh membekalkan kuasa untuk peralatan maklumat elektronik dan soket stesen kerja di pusat data. Bateri sistem UPS boleh menyediakan bekalan kuasa berterusan selama 15 minit untuk semua beban Gred ①. Muatan pelayan tunggal pusat data dianggap sebagai 3kW, dan beban maksimum tidak melebihi 4kW. Untuk mengelakkan kegagalan UPS pusat data semasa proses pensuisan kuasa untuk menjejaskan operasi normal beban penting, suis ATS sesalur kuasa dan penjana diesel hendaklah suis empat peringkat dengan bertindih talian tahap PC dan neutral. bertukar.

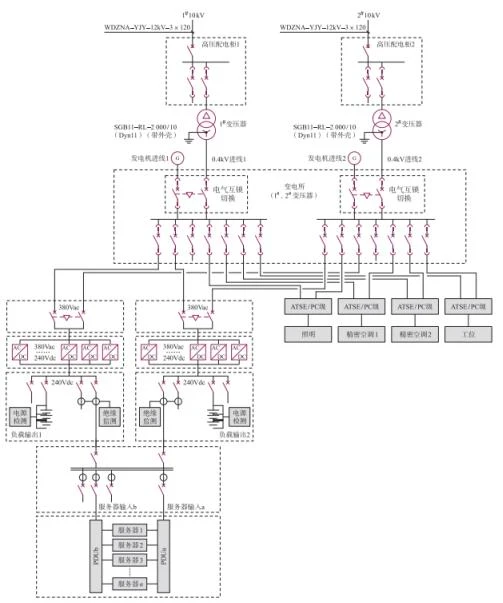

Skim bekalan dan pengagihan kuasa baharu 2
Dengan inovasi teknologi dan advokasi konsep penjimatan tenaga hijau, organisasi TGG antarabangsa mencadangkan PUE, ukuran kecekapan kuasa pusat data. PUE ialah nisbah semua tenaga yang digunakan oleh pusat data kepada tenaga yang digunakan oleh beban IT, dan merupakan songsang DCIE. PUE=penggunaan tenaga semua peralatan dalam pusat data / penggunaan tenaga peralatan IT, PUE ialah nisbah, penanda aras ialah 2, semakin hampir kepada 1, semakin baik tahap kecekapan tenaga, semakin tinggi tahap hijau bagi pusat data.
Melalui sejumlah besar analisis data, disimpulkan bahawa sistem bekalan dan pengedaran kuasa arus terus voltan tinggi (HVDC), sistem bekalan dan pengagihan bersepadu AC-DC, dan UPS ditambah HVDC mempunyai kecekapan kerja yang lebih tinggi, yang boleh meningkatkan indeks penjimatan tenaga pusat data.
3. Perbandingan penyelesaian sistem bekalan dan pengagihan baharu dan lama
Output sistem bekalan kuasa UPS ialah frekuensi kuasa, dan kehilangan penapis adalah besar, dan HVDC adalah penapisan frekuensi tinggi dan menduduki kawasan yang lebih kecil. Bateri UPS berada di hujung input. Jika UPS itu sendiri gagal, beban masih akan kehilangan kuasa; manakala bateri HVDC berada di hujung keluaran. Walaupun HVDC itu sendiri gagal, bateri masih boleh membekalkan kuasa kepada beban untuk memastikan bekalan kuasa tidak terganggu. Sistem bekalan kuasa UPS mempunyai lebih banyak pautan perantaraan daripada sistem bekalan kuasa HVDC. Bateri HVDC disambungkan terus ke bar bas, menghapuskan keperluan untuk pautan penyongsang, dan setiap pautan perantaraan berbilang peringkat akan mengurangkan kecekapan penukaran, menyebabkan penggunaan tenaga meningkat.
4. AcrelPenyelesaian untuk penyelesaian HVDC
Peranti pemantauan pengagihan kuasa DC siri AMC16Z Acrel ialah peranti ukuran yang direka khas untuk pengurusan kuasa pelayan pusat data. Peranti ini padat dalam reka bentuk, dan boleh memantau semua parameter elektrik, suis input dan output, dan status penangkap kilat A tambah B dua talian masuk dan 192 talian keluar dalam masa nyata. Ambang penggera semua saluran pengukuran boleh ditetapkan secara bebas. Acara terhad segera mencetuskan bunyi sistem dan penggera cahaya, dan boleh dilengkapi dengan modul pengesanan penebat, yang boleh mengesan status penebat bar bas sistem DC dan litar cawangan untuk pemantauan dan pengurusan masa nyata dalam talian, dan mencapai tahap yang tinggi penyepaduan gelung pemantauan dalam volum instrumen tradisional.

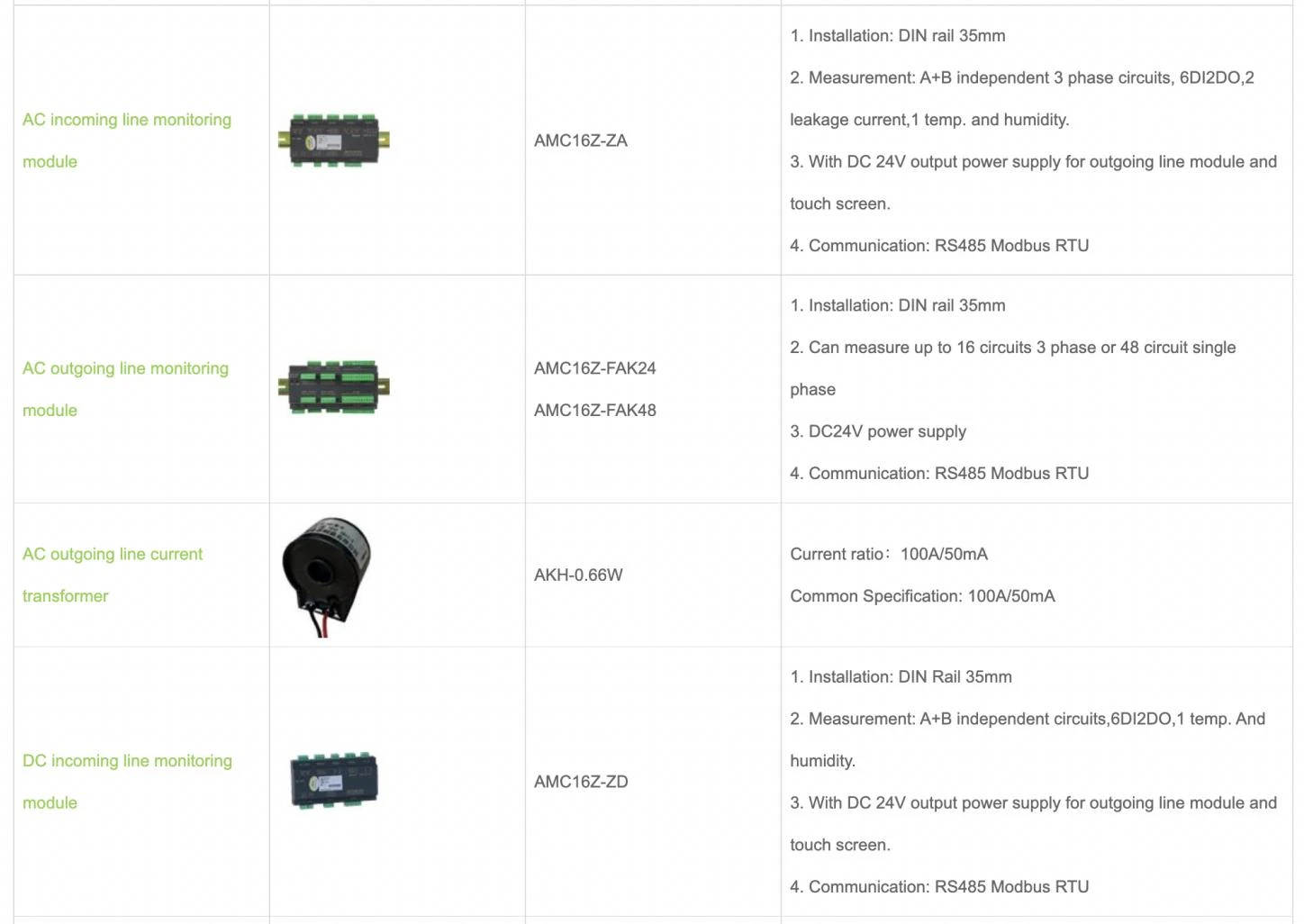

produk Module

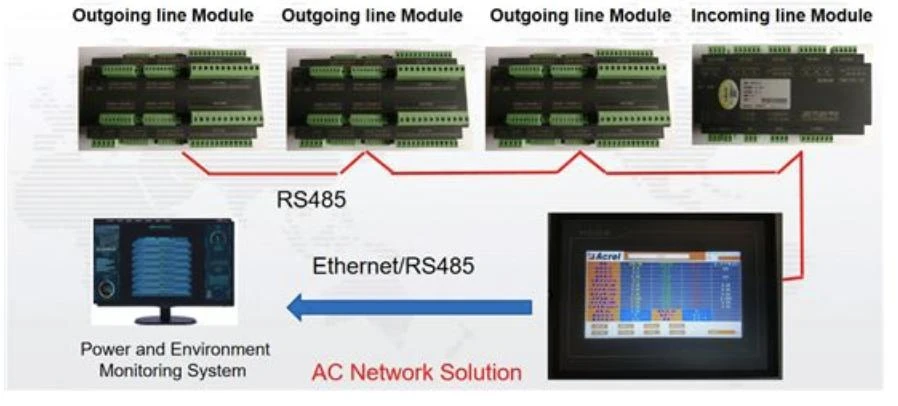

Gambar rajah rangkaian sistem
5. Ckemasukan
Acrel telah menjalankan analisis menyeluruh tentang persekitaran dalaman dan luaran industri pusat data untuk masa yang lama, menjalankan analisis titik panas industri mengenai dasar negara dan arah aliran pembangunan masa depan industri, meramalkan hala tuju pembangunan masa depan industri, dan menambah baik pelbagai penyelesaian aplikasi dalam industrinya sendiri. Keperluan pelanggan, untuk memenuhi keperluan aplikasi pelanggan yang berbeza.
