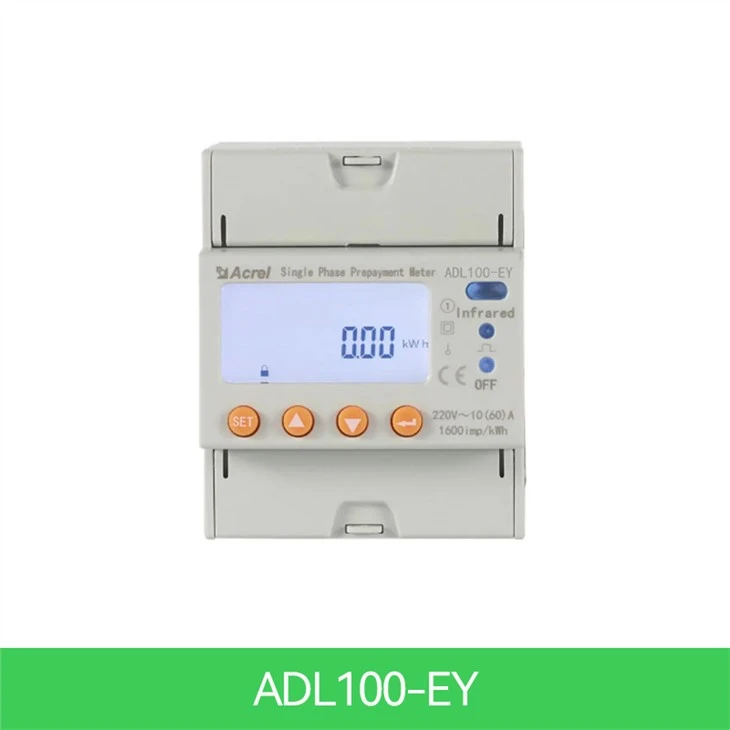

Meter Tenaga Prabayar Fasa Tunggal

● Pengukuran: 1-fasa kWj (Kelas 1), kVarh, Kuasa Aktif, Kuasa Reaktif, Semasa, Voltan dan lain-lain
● Voltan Berkadar: 220 ~ 264V AC & 45 ~ 65Hz (Input Isyarat Voltan juga berfungsi sebagai Bekalan Kuasa Meter)
● Dinilai Semasa: 10(60)A AC (Sambungan Langsung)
● Komunikasi: RS485 (MODBUS-RTU); Inframerah
● Kawalan Auto: Relay Pegangan Terbina dalam untuk Kawalan On-off Suis
● Pelbagai kadar&multi-tarif: 4 Kadar Tarif (Harga Unit Spike, Puncak, Lembah dan Rata kWh)
● Paparan: LCD (8 digit)

Keterangan

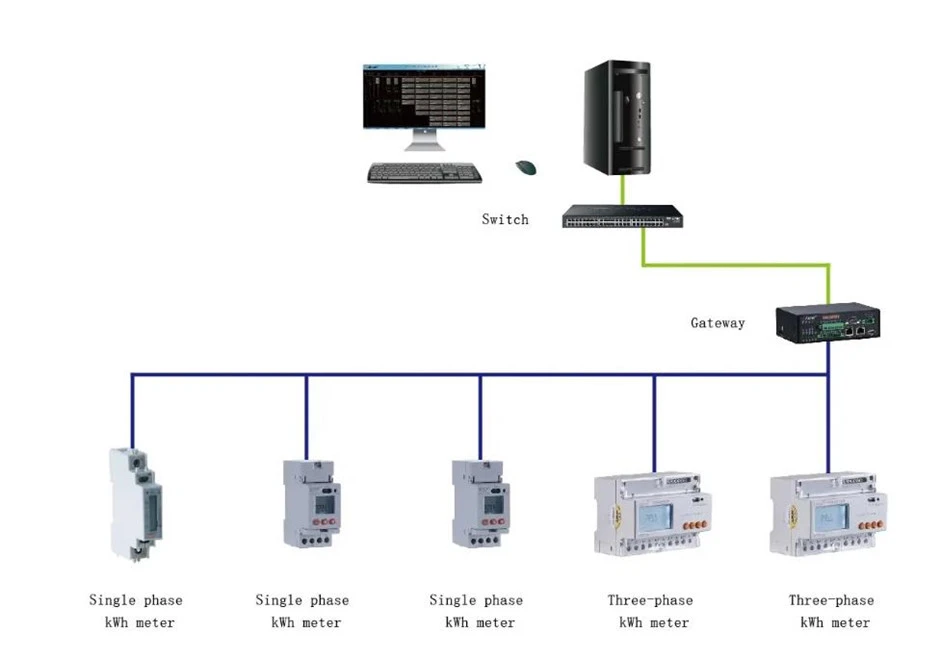

Dengan sistem Prabayar, meter tenaga prabayar fasa tunggal Acrel ADL100-EY dengan rehat dalaman untuk merealisasikan intro-kawalan. Pemasangan Din-Rail, harga murah. Meter tenaga prabayar ini mempunyai fungsi prabayar, kawalan beban dan komunikasi RS485 dan lain-lain. Dengan platform Acrel EMS IoT boleh mengawal jarak jauh meter atau deposit jauh yuran hidro atau menggunakan Kad RF / IC untuk merealisasikan fungsi prabayar tempatan. Memenuhi keperluan teknikal yang berkaitan dengan meter kuasa elektronik dalam piawaian IEC62053-21, IEC62053-22.

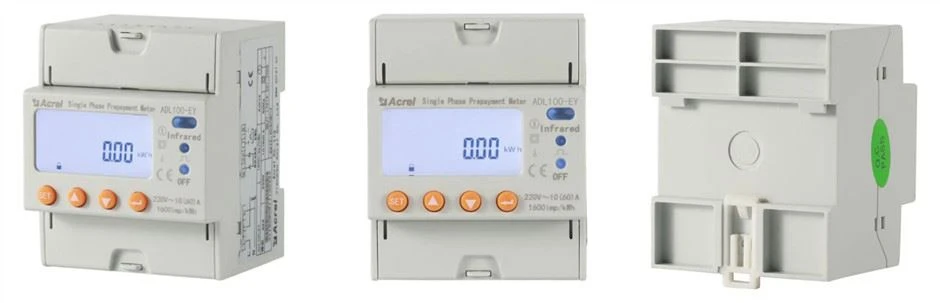

Penampilan

Parameter

Parameter teknikal		ADL100-EY
Voltan	Voltan rujukan	220V
	Rujukan Kekerapan	50Hz
	Penggunaan	<4va(each>
Semasa	Masukkan semasa	10(60)A
	Memulakan semasa	Sambung terus: 0.004 Ib, sambung melalui CT: 0.002Dalam
	Penggunaan	<4va (maximum="">
Pengukuran Prestasi	Ketepatan Mengukur	1 Kelas
Ketepatan jam		Ralat ≤0.5s/d
Nadi aktif	Lebar nadi	80ms±20ms
Nadi aktif	Pemalar nadi	1600imp/kWj
Communicati on	Antara muka	RS485(A+、B-)
	Mod sambungan	Konduktor pasangan berpintal terlindung
	Protokol	MODBUS-RTU

Fungsi

Nama fungsi	Perihalan fungsi		Fungsi Menyediakan
	ADL300-EY	ADL100-EY
Pengukuran kWj	Jumlah kWj aktif (positif dan negatif secara keseluruhan)		■
Pengukuran elektrik Parameter	U、I 、P、Q、S、PF、F		■
Mod pra-bayar	Melalui cas semula prabayar komunikasi RS485, penyulitan data		■
Kawalan	Geganti sub-pegangan kapasiti tinggi terbina dalam untuk mencapai muatkan kawalan on-off		■

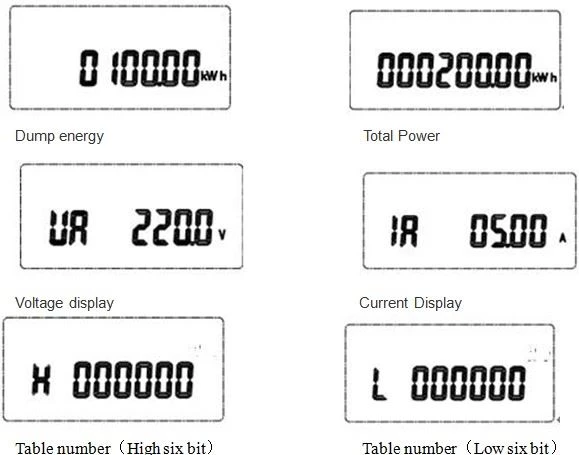

Paparan LCD	8 bit bahagian paparan LCD		■
Komunikasi	Antara muka komunikasi: RS485, Komunikasi protokol: MODBUS-RTU		■
Pelbagai tarif	4 kadar tarif, 14 selang masa mengikut hari		□F
