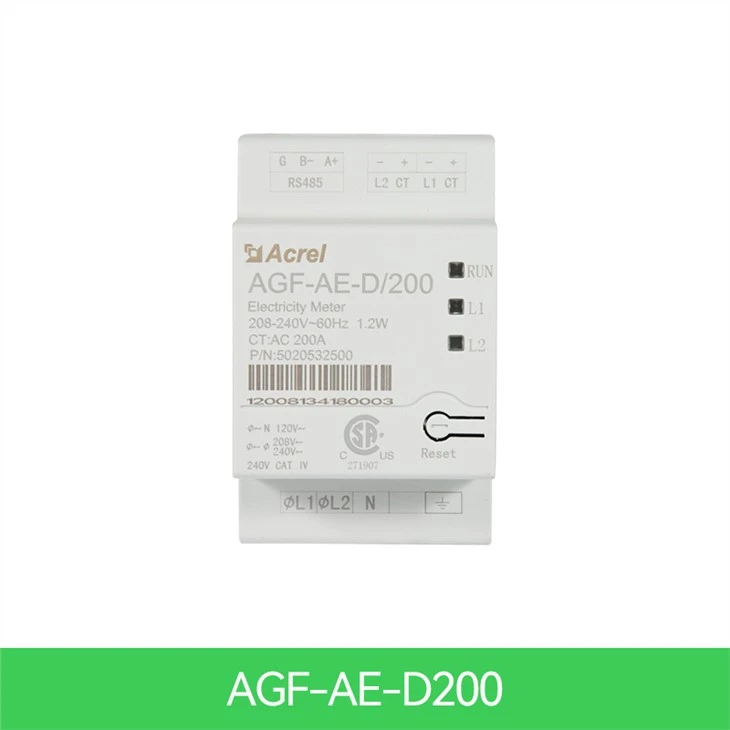

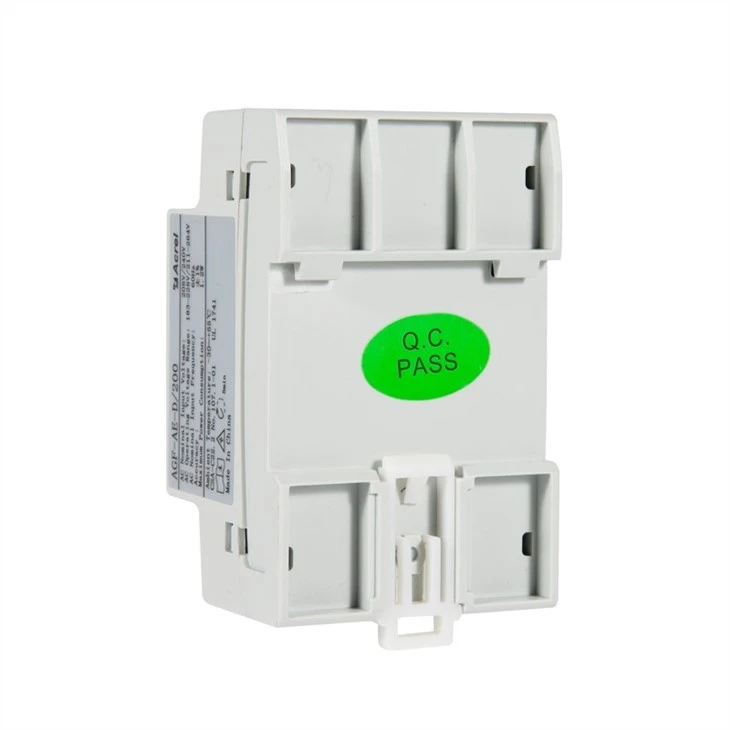

Meter Sistem Suria

Dalam sistem penyongsang tunggal, meter disambungkan terus ke penyongsang. Jika penyongsang anda mempunyai meter gred pendapatan terbina dalam (RGM; penyongsang dirujuk sebagai penyongsang gred pendapatan), anda boleh menyambungkan meter luaran pada bas yang sama dengan RGM. Acrel mempunyai AGF-AE-D / 200 selesai EMC dijalankan pelepasan dan memancarkan laporan ujian pelepasan dan kelas B FCC untuk industri &kediaman.

Perkhidmatan Elektrik Meter			Unit
	AGF-AE-D/100	AGF-AE-D/200
Diberi nilai Talian VoltantoN	120		V
Talian Voltan-Lineto diberi nilai	208/240		V
Julat Voltan Lanjutan	88%~110%
Kekerapan AC	60		Hz
Grid Disokong	L1/L2/N/PE
Penggunaan Kuasa	1.2		W
Komunikasi
Antara muka komunikasi meter	RS 485
Masa Respons	≤1		S
Ketepatan Meter
Ditarafkan RMS semasa	100	200	A
1%-100% daripada CT Semasa	±0.5	±0.5	%
Transformer semasa
Bilangan Transformer Semasa Dibekalkan	2
Dimensi	I.D:15O. D:35	70.5×54.5×39(H×W×D)	Mm
Pematuhan Standard
Keselamatan	UL1741
Spesifikasi Pemasangan
Dimensi(H×W×D)	54.1×87.8×52		Mm
Berat badan	0.2		Kg
Julat Suhu Operasi	-30~55		°C
Kelembapan relatif (tidak pemeluwap)	5-90		%
Jenis Pemasangan	DIN-Rail, 35mm

	Ketepatan AGF-AE-D/100: 100A AGF-AE-D/200: 200A Kekerapan 60Hz Bekalan Kuasa (bekalan sendiri) AC85 ~ 265V atau DC100 ~ 350V; penggunaan kuasa ≤10VA Penggunaan input kurang daripada 0.2VA
Penggunaan input Kurang daripada 0.2VA Dimensi(L*W*H) 54.1*87.8*52mm Pemasangan DIN 35 mm

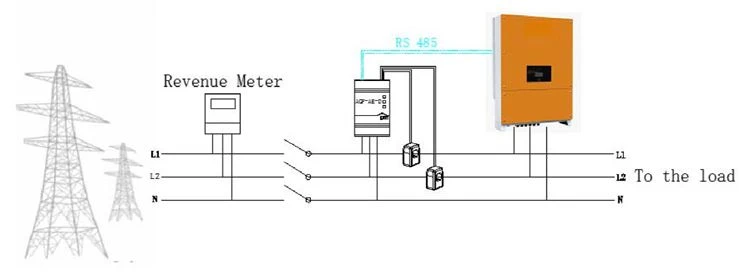

Meter Tenaga Penyongsang PV/Solar Kami dalam sistem penyongsang tunggal, meter disambungkan terus ke penyongsang. Sekiranya penyongsang mempunyai meter gred pendapatan terbina dalam (RGM; penyongsang dirujuk kepada penyongsang gred pendapatan), pelanggan kami boleh menyambungkan meter luaran pada bas yang sama dengan RGM.

Jenis	Perihalan Fungsi
AGF-AE-D/100	1. Kawalan kuasa untuk sistem penyimpanan fotovoltaik / tenaga 2. Pengukuran kuasa penuh, segar semula data berkelajuan tinggi 3. Din Rail dipasang 4. Pemasangan mudah oleh 2 pengubah semasa teras perpecahan luaran 0-100A
AGF-AE-D/200	1. Kawalan kuasa untuk sistem penyimpanan fotovoltaik / tenaga 2. Pengukuran kuasa penuh, segar semula data berkelajuan tinggi 3. Rel Din dipasang 4. Pemasangan mudah oleh 2 pengubah semasa teras perpecahan luaran 0-200A

* Fasa tunggal 2 saluran 3 wayar

* Voltan berkadar AC 120V / 208V,240V(88% ~ 110%)*Dinilai semasa: AC 100A

* Kekerapan diberi nilai:60HZ

* Komunikasi:RS485,Protokol SunSpec

* UL1741 dipasang dalam output penyongsang, penukar, pengawal dan peralatan sistem saling berkaitan untuk digunakan dengan sumber tenaga yang diedarkan

(Pemasangan Rel Din 35mm)

1. Matikan kuasa AC sebelum pengapit pada transformer semasa.

2. Pasang CD di sekeliling konduktor untuk diukur. CD teras berpecah boleh dibuka untuk 3 pemasangan di sekitar akonduktor. Sebarang ikatan kabel anylon boleh dijamin di sekitar bahagian atas CT mengelakkan pembukaan tidak sengaja.

3. Pasang CT dengan anak panah menunjuk ke grid untuk pengukuran penggunaan atau eksport.

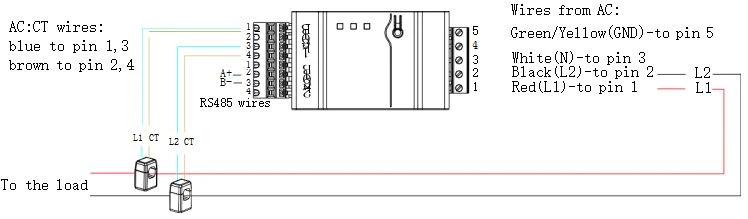

Jika anda menyambungkan meter ke penyongsang, Rujuk gambar rajah sambungan.

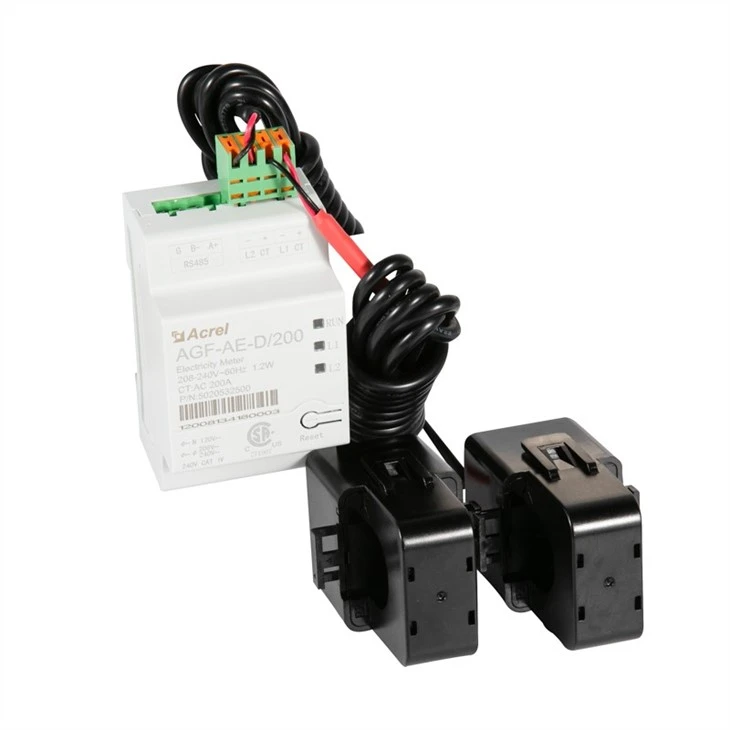

Pengubah semasa penuh dengan meter.
