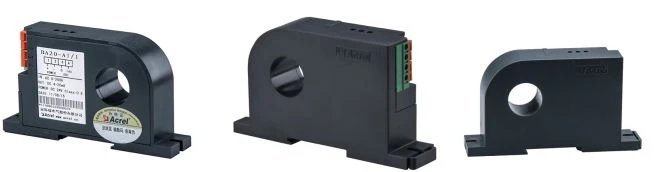

Transduser semasa 0-5V

Ba siri analog output produk transduser semasa menggunakan prinsip induksi elektromagnetik untuk mengukur arus AC dalam grid kuasa dalam masa nyata, dan menggunakan teknologi pampasan semasa dan linear yang berterusan untuk mengasingkan dan mengubahnya menjadi output isyarat DC standard.

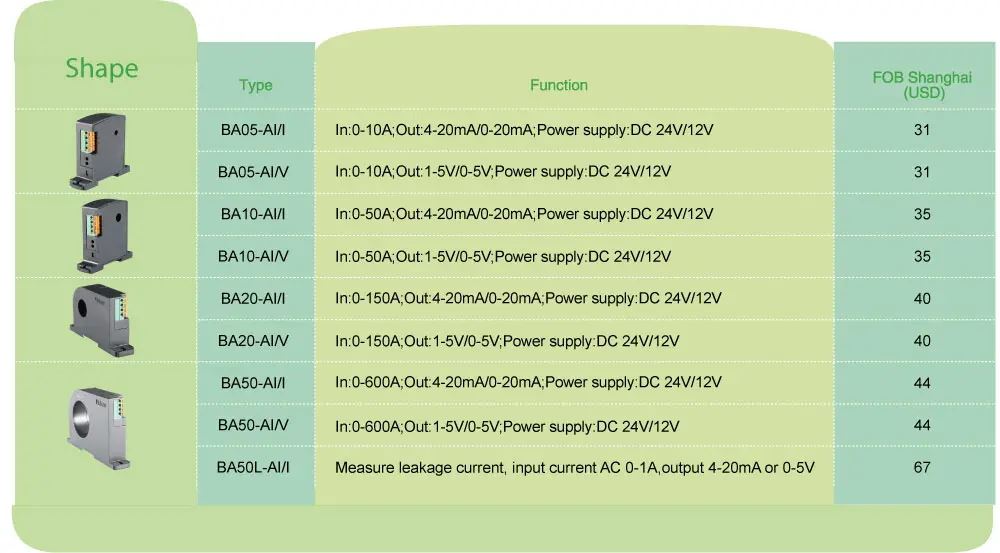

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Kuasa tambahan	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Penggunaan		≤1W	≤1W	≤1W	≤1W	≤1W
Saiz lubang		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Input	Semasa	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (had arus kebocoran)
Output	Nilai nominal	DC4-20mA, atau 0-20mA,0-5V, 0-10V dll
	Muatkan rintangan	Output semasa≤500Ω,Pengeluaran voltan≥1kΩ
Kelas Ketepatan		0.5%
Masa tindak balas		≤350ms
Suhu		Operasi:-10 ke +55°C Storan:-25 hingga +70°C
Pekali suhu		≤200ppm/°C
Pemasangan		(Rail) DIN35, betulkan pada bilik dengan skru
Piawaian		GB/ T 13850

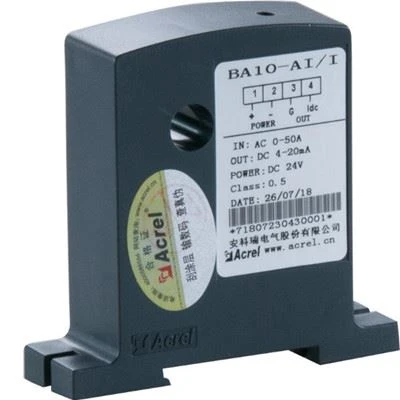

	BA10-AI/I ● Permohonan: Automasi industri ● Input: Pengukuran semasa AC sehingga 50A ● Lebihan: 1.2 kali daripada nilai yang dinilai ●Output: DC 4-20mA
BA50L-AI/I ● Input: 0-1A Kebocoran Semasa ●Output: DC 4-20mA ● Pengukuran Kebocoran Semasa ● Lebihan: 1.2 kali Nilai Dinilai

● Ketepatan yang lebih tinggi

● Tahap Pengasingan yang Lebih Tinggi

● Tahap Keselamatan Yang Lebih Tinggi

● Penggunaan Yang Lebih Rendah

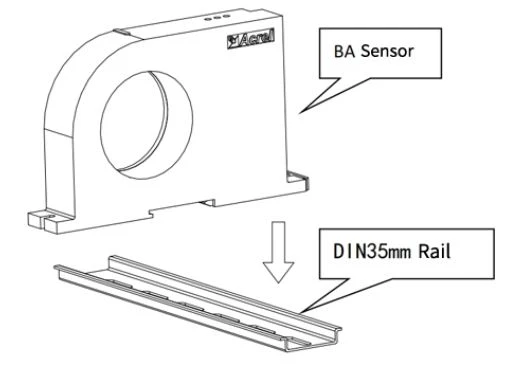

Pilih tempat yang sesuai untuk memasang rel DIN35mm standard, dan pasang sensor BA di rel;

Di panel bawah kabinet, pilih tempat yang sesuai untuk membuka dua lubang berulir yang sepadan dengan kedudukan lubang tetap sensor yang dipasang; Selepas meletakkan sensor, pasang skru kedudukan

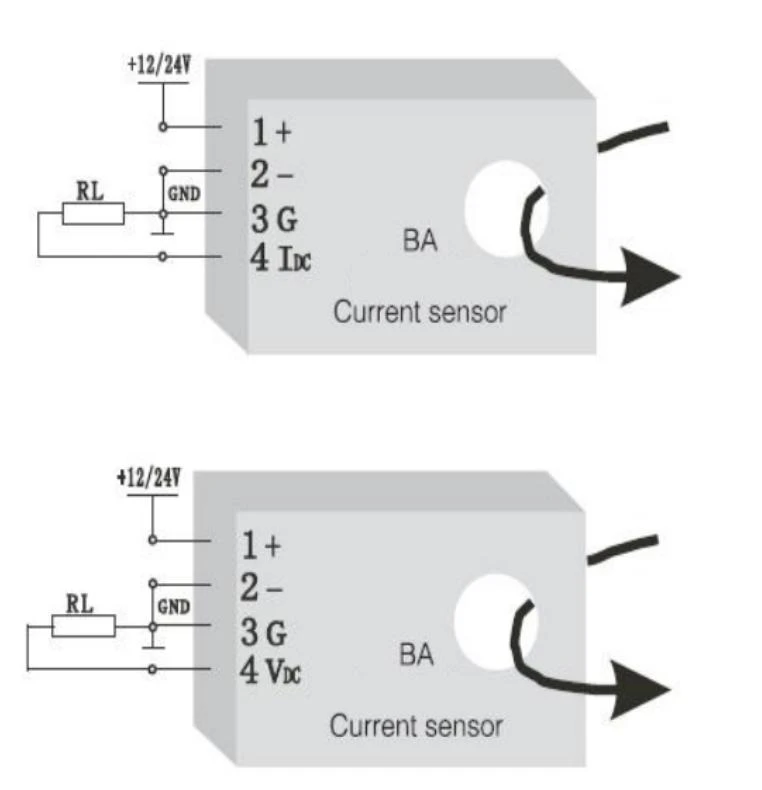

1 —— + Bekalan kuasa positif (tidak diterbalikkan)

2 —— - Kuasa EARTH

3 —— G(Output semasa negatif, yang boleh dikongsi dengan bekalan kuasa)

4 —— IDC (Output semasa positif),VDC (Output voltan positif)
