Gambaran keseluruhan

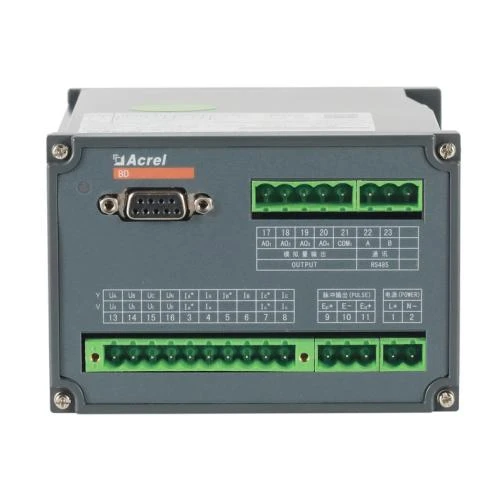

BD-4E Tiga-fasa 4-wayar Pelbagai-wayar Pemancar digital menghantar kWh nilai sistem kuasa elektrik ke dalam nadi linear yang tinggi. Ia mempunyai antara muka komunikasi RS485, mengamalkan protokol Modbus, dan mengeksport arus tiga fasa, voltan, kuasa aktif, kuasa reaktif, kekerapan, faktor kuasa, tenaga reaktif tenaga aktif dan sebagainya. 1 ~ 4 saluran analog pilihan, dua saluran output nadi tenaga elektrik.

Fungsi

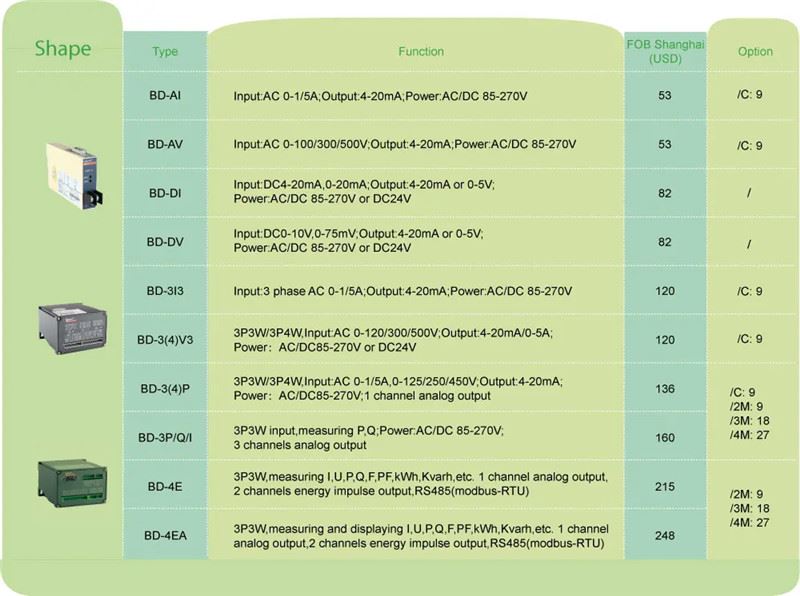

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fasa&pendawaian	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Input	Voltan	Langsung L-L	Sehingga 480V AC
		Langsung L-N	Sehingga 276V AC
		Dengan PT luaran	○	○	○	○	○
	Semasa	Langsung	Sehingga 5A AC
	Semasa	Dengan CT luaran	○	○	○	○	○
Output	Nilai Biasa	DC: 4-20mA、 0-20mA, 0-5V, 0-10V, sebagainya
	Rintangan Beban	Output semasa≤600Ω Output voltan≥1000Ω
	Kandungan Riak	<0.5% peak="">
Mengukur	Voltan	□	—	—	□
	Semasa		—	—	□	□	□
	Kuasa Aktif/Aktif	—	—	—	—	□	□
	Kuasa Rupa-rupanya	—	—		—	□	□
	Faktor Kuasa	—	—	R	—	□
	Kekerapan					□	□
Pemeteran Tenaga	±KWh	—	—	—	—	—	○
Kelas Ketepatan	0.5%
Komunikasi	Antara muka: RS485 Protokol: Modbus-RTU			—
Analog Output	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Output Nadi

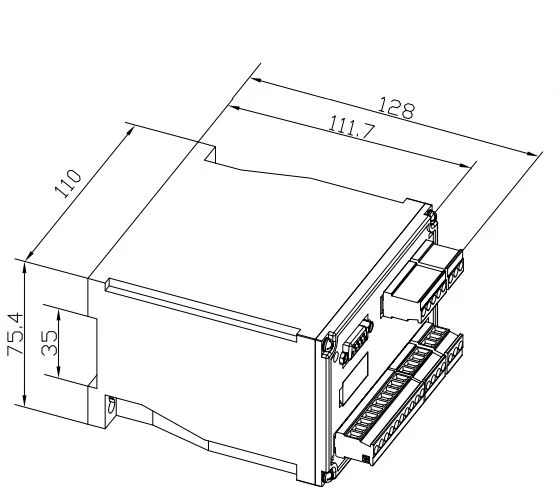

Dimensi(mm)	Perumahan (WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Kuasa Tambahan		85-265V AC /DC,DC24V,DC48V
Suhu	Operasi	-10 hingga 55°C
Suhu	Menyimpan	-25 hingga 70°C
Kelembapan		Sehingga 95%, tiada pemeluwap
Pemasangan		(Rail) DIN35 menetapkan pada bilik dengan skru
Piawaian		GB/ T 13850
