Overviwe

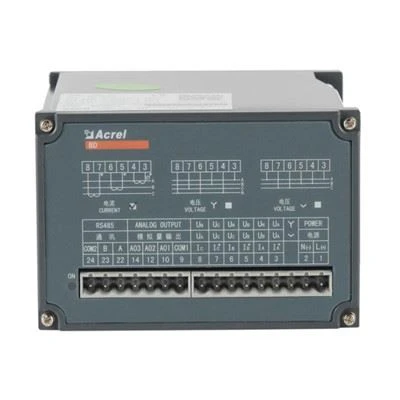

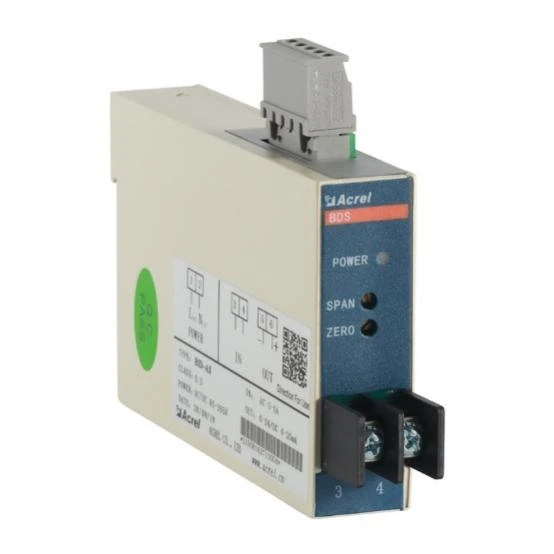

Pemancar elektrik Siri BD adalah peranti yang boleh mengasingkan dan menghantar parameter elektrik, seperti arus, voltan, kekerapan, kuasa, faktor kuasa, ke dalam isyarat analog DC linear atau isyarat digital. Ia memenuhi keperluan standard Kebangsaan GB / T13850-1998, IEC-688.

Fungsi

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fasa&pendawaian		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Input	Voltan	Voltan	Sehingga 480V AC
		Langsung L-N	Sehingga 276V AC
		Dengan PT luaran	√	√	√	√	√	√
	Semasa	Langsung	Sehingga 5A AC
	Semasa	Dengan CT luaran	√	√	√	√	√	√
Output		Nilai Biasa	DC: 4-20mA、0-20mA, 0-5V, 0-10V, dan sebagainya
		Rintangan Beban	Output semasa≤600Ω Output voltan≥1000Ω
		Kandungan Ripple	<0.5% peak="">
Mengukur		Voltan	□	—	—	□
		Semasa	□	—	—	□	□	□
		Kuasa Aktif/Reaktif	—	—	—	—	□	□
		Kuasa Yang Jelas	—	—	—	—	□	□
		Faktor Kuasa	—	—	√	—	□	□
		Kekerapan		√			□	□
Meter Tenaga		±KWj	—	—	—	—	—	√
Kelas Ketepatan		0.5%
Komunikasi		Antaramuka:RS485 Protokol:Modbus-RTU	□	□	—	□	□	□
Analog Output		DC 0-5V,0-10V,0-20mA,4-20mA
Pulse Output
Dimensi(mm)		Perumahan (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Kuasa Tambahan			85-265V AC /DC,DC24V,DC48V
Suhu		Operasi	-10 hingga 55°C
Suhu		Menyimpan	-25 hingga 70°C
Kelembapan			Sehingga 95%, tiada pemeluwap
Pemasangan			(Rail) DIN35 menetapkan pada bilik dengan skru
Piawaian			GB/ T 13850
