Gambaran keseluruhan

Pemancar elektrik Acrel BD Series ialah peranti yang boleh mengasing dan menghantar parameter elektrik, Transduser Arus Tiga Fasa ini berfungsi sebagai penghantar yang menukarkan arus atau voltan AC kepada isyarat analog DC linear dengan mengasingkan input dan output. Produk mematuhi standard GB / T 13850-1998.

Fungsi

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fasa& Pendawaian	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Input	voltan	Langsung LL	Sehingga 480V AC
		LN langsung	Sehingga 276V AC
		Dengan PT luar	○	○	○	○	○
	semasa	Langsung	Sehingga 5A AC
	semasa	Dengan CT luaran	○	○	○	○	○
Pengeluaran	Nilai Biasa	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, dan seterusnya
	Rintangan Beban	Output semasa≤600Ω Keluaran voltan≥1000Ω
	Kandungan Riak	& lt;0.5% Nilai Puncak
Mengukur	voltan	□	—	—	□
	semasa		—	—	□	□	□
	Kuasa Aktif/Reaktif	—	—	—	—	□	□
	Kuasa Nampak	—	—		—	□	□
	Faktor Kuasa	—	—	R	—	□
	Kekerapan					□	□
Pemeteran Tenaga	±KWj	—	—	—	—	—	○
Kelas Ketepatan	0.5%
Komunikasi	Antara muka: RS485 Protokol: Modbus-RTU			—
Output Analog	DC 0-5V,0-10V,0-20mA,4-20mA
Keluaran Nadi

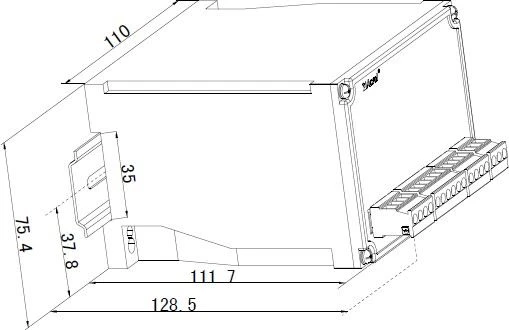

Dimensi(mm)	Perumahan(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Kuasa Bantu		85-265V AC/DC, DC24V, DC48V
Suhu	Operasi	-10 hingga 55 ℃
Suhu	Penyimpanan	-25 hingga 70 ℃
Kelembapan		Sehingga 95%, tiada pemeluwapan

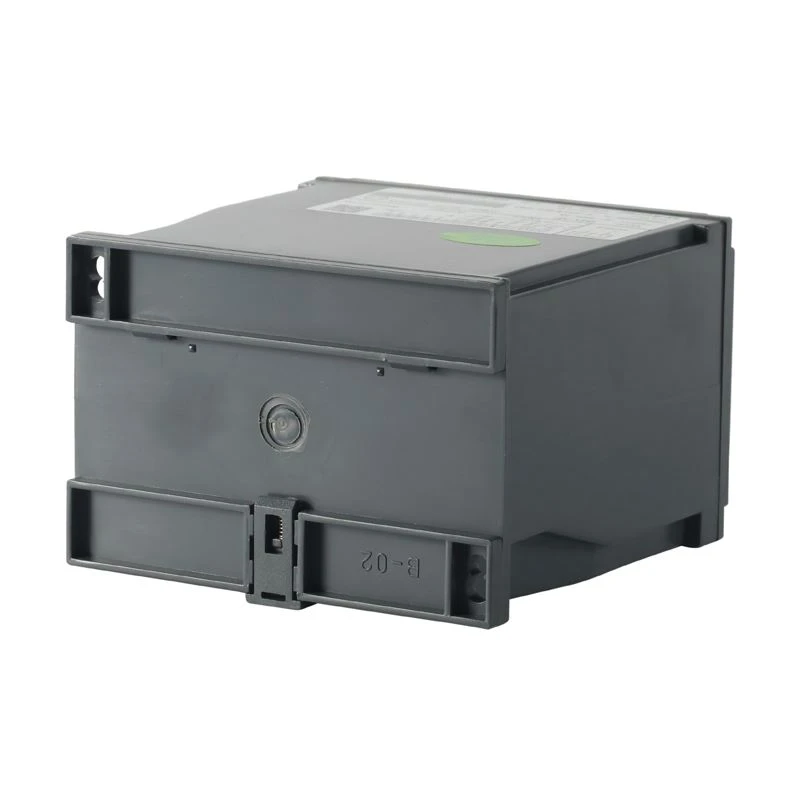

Pemasangan		(Rel)Betulkan DIN35 pada kubikel dengan skru
Piawaian		GB/T 13850

'○': Ya '—' Tidak '' Pilihan

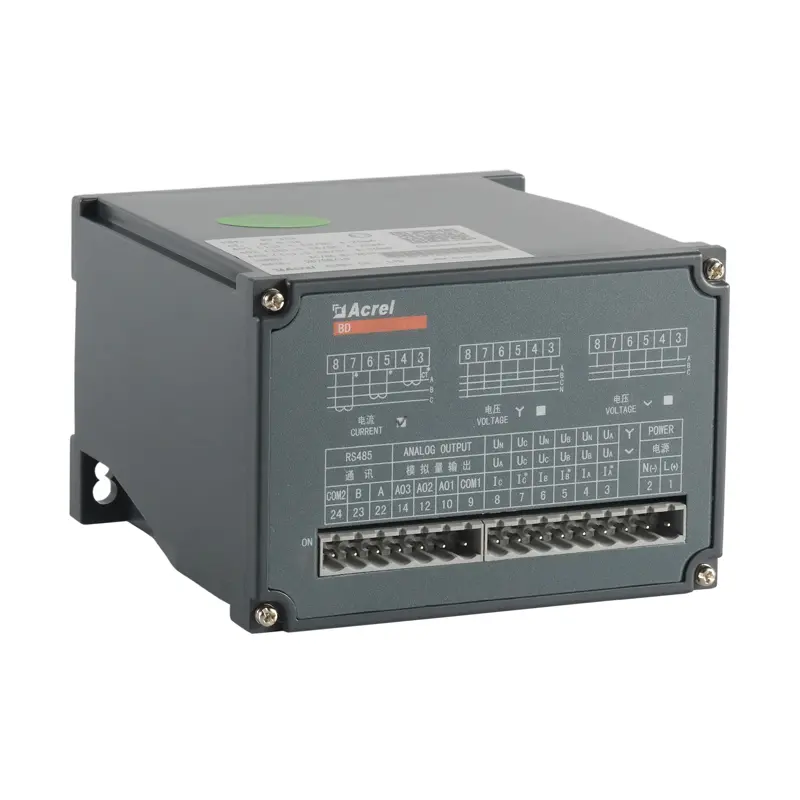

	Transduser Elektrik Siri BD-3P ● Voltan\Arus\Kuasa\FaktorKuasa\Frekuensi ● Lebihan beban: 1.2 kali daripada nilai undian ● Output Analog DC 0-5V/0-10V/0-20mA/4-20mA

Transduser Arus Fasa Tunggal Siri BD-AI ● Arus AC ● Lebihan beban: 1.2 kali daripada nilai undian ● Output Analog DC 0-5V/0-10V/0-20mA/4-20mA
