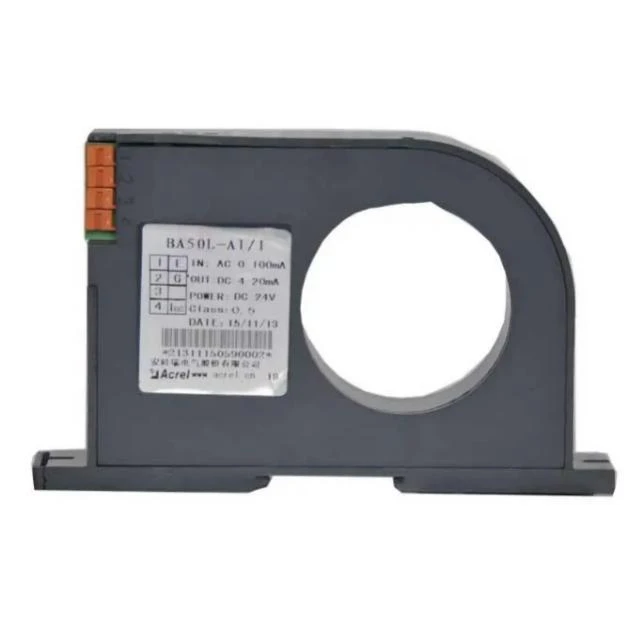

Gambaran keseluruhan

BA50L adalah penukar sisa pengubah semasa yang terutamanya mengesan arus kebocoran sistem elektrik. Ia boleh memahami status litar dan peralatan elektrik pada bila-bila masa untuk mengelakkan kebakaran dan kemalangan lain yang disebabkan oleh kebocoran.

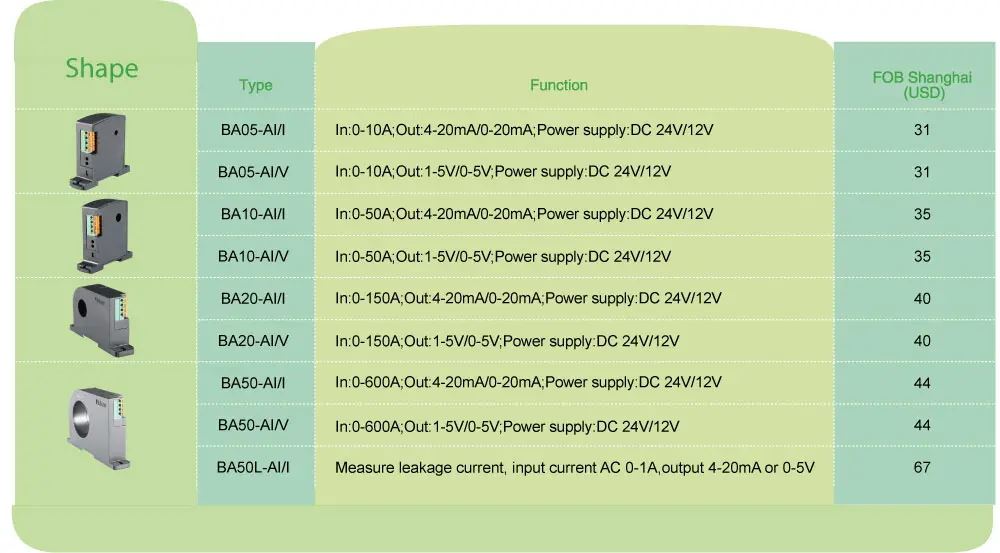

Fungsi

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Kuasa tambahan	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Penggunaan		≤1W	≤1W	≤1W	≤1W	≤1W
Saiz lubang		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Input	Semasa	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (had arus kebocoran)
Output	Nilai nominal	DC4-20mA, atau 0-20mA,0-5V, 0-10V dll
	Muatkan rintangan	Output semasa≤500Ω,Pengeluaran voltan≥1kΩ
Kelas Ketepatan		0.5%
Masa tindak balas		≤350ms
Suhu		Operasi:-10 hingga +55°C Storan:-25 hingga +70°C
Pekali suhu		≤200ppm/°C
Pemasangan		(Rel) DIN35, betulkan pada bilik dengan skru
Piawaian		GB/T 13850

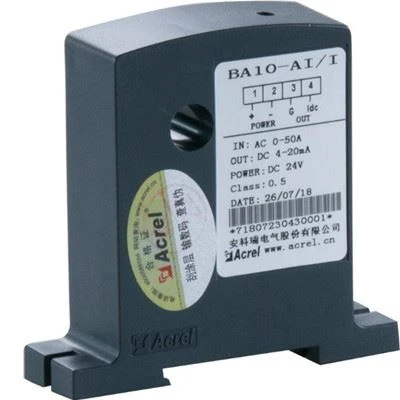

BA10-AI/I

● Permohonan: Automasi industri

● Input: Pengukuran semasa AC sehingga 50A

● Beban berlebihan: 1.2 kali daripada nilai yang dinilai

● Output: DC 4-20mA

BA20-AI/V

● Permohonan: Automasi industri

● Input: Pengukuran semasa AC sehingga 200A

● Beban berlebihan: 1.2 kali daripada nilai yang dinilai

● Output: DC 0-5V

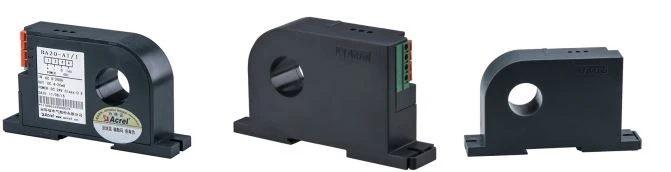

Penampilan

JQ77G~7H6BSBOF]A~G}W%8Y

Produk siri BA menggunakan prinsip induksi elektromagnet untuk mengukur arus AC dalam grid kuasa dalam masa nyata dan menggunakan teknologi pampasan semasa dan linear yang berterusan untuk mengasingkan dan mengubahnya menjadi output isyarat DC standard.

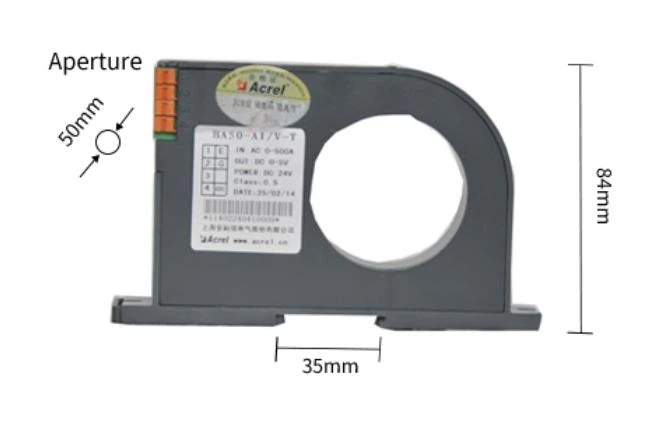

Dimensi

Pemasangan

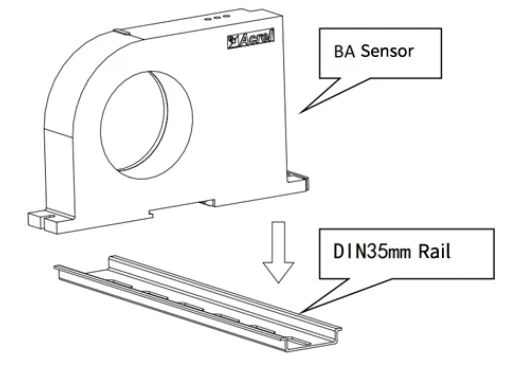

Pilih tempat yang sesuai untuk memasang rel DIN35mm standard, dan pasang sensor BA di rel;

Di panel bawah kabinet, pilih tempat yang sesuai untuk membuka dua lubang berulir yang sepadan dengan kedudukan lubang tetap sensor yang dipasang; Selepas meletakkan sensor, pasang skru kedudukan
