Sensor semasa Dewan tertutup juga dipanggil sensor semasa pengimbangan magnet Hall. Ia menggabungkan teori yang disebutkan dengan teori pengimbangan magnetik. Dalam erti kata lain, konsentrator medan ferromagnetik menumpukan medan magnet yang dihasilkan oleh arus utama dan menggunakannya kepada komponen Hall. Kemudian output isyarat voltan dari komponen Hall dikuatkan dan menjadi input penguat kuasa. Output semasa ofset mengalir melalui gegelung pampasan sekunder. Medan magnet yang dihasilkan oleh gegelung sekunder bertentangan dengan medan yang dihasilkan oleh arus utama. Dengan cara sedemikian, bidang utama diberi pampasan dan output Dewan dikurangkan secara beransur-ansur. Apabila medan utama bersamaan dengan yang kedua dan arus ofset terus stabil, ia adalah pengimbangan magnet. Litar ini terutamanya terdiri daripada komponen penukaran elektromagnetisme, penguat litar dan litar pampasan pemacu.
1 Penjelasan untuk jenis
2Spesifikasi dan saiz (unit：mm)
2.1 Saiz garis besar AHBC-LTA
 |  |
2.2Saiz garis besar AHBC-LT1005
 |  |
2.3 Saiz garis besar AHBC-LF
 |  |
3.Jadual rujukan silang spec. -parameter
Spesifikasi | Ditarafkan semasa | Bekalan kuasa | Output yang diberi nilai | Mengukur aperture (mm) | Ijazah ketepatan |

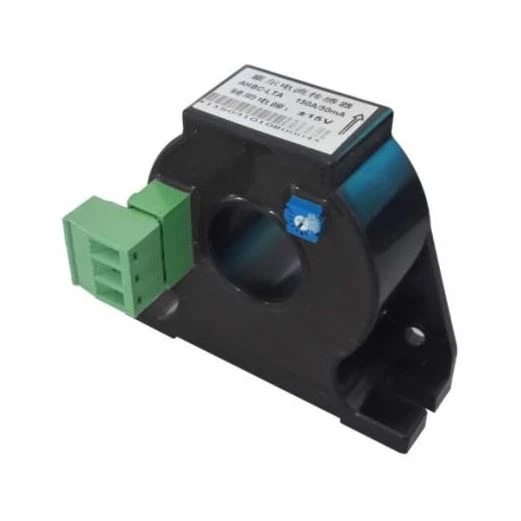

AHBC-LTA | 100~300A | ±15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Nota: AC dan DC input semasa boleh diukur, sila nyatakan apabila pesanan.
4. Kaedah pendawaian
● Definisi terminal pendawaian
Nota: 1. Output analog GND mesti disambungkan dengan Power Ground.
2. Sila pilih arah aliran semasa yang betul.
