Buka Penderia Dewan Gelung

Sensor semasa Dewan gelung tertutup juga dipanggil Sensor semasa pengimbangan magnet Hall. Ia menggabungkan teori yang disebutkan dengan teori keseimbangan magnetik. Dalam erti kata lain, medan ferromagnetic menumpukan medan magnet yang dihasilkan oleh arus utama dan menggunakannya kepada komponen Dewan. Kemudian output isyarat voltan dari komponen Hall diperkuat dan menjadi input penguat kuasa. Ofset output semasa mengalir melalui gegelung pampasan sekunder.

Medan magnet yang dihasilkan oleh gegelung sekunder bertentangan dengan medan yang dijana oleh arus utama. Dengan cara sedemikian, bidang utama diberi pampasan dan output Dewan dikurangkan secara beransur-ansur. Apabila medan utama bersamaan dengan yang kedua dan arus ofset terus stabil, ia adalah pengimbangan magnetik. Litar ini terutamanya terdiri daripada komponen penukaran elektromagnetisme, penguatan litar dan litar pampasan memandu.

Rajah.2

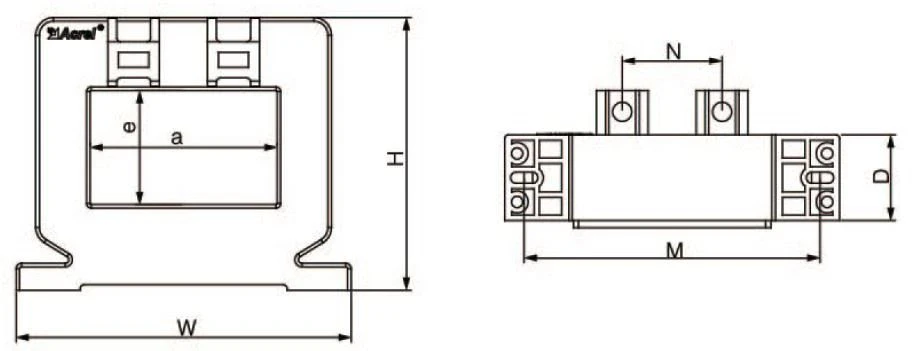

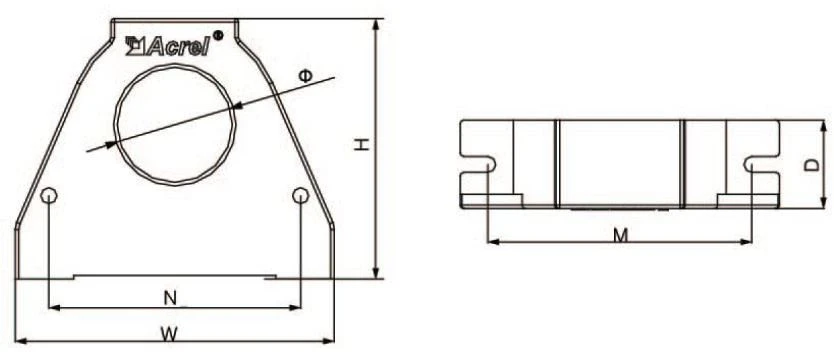

Spesifikasi Saiz	Saiz rangka(mm)			Melalui saiz(mm)			Pelekap saiz(mm)		Rajah
	W	H	D	a	e	Φ	M	N
AHKC-E	53	72	16	/	/	21	47	/	Rajah.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Rajah.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Rajah.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Rajah.2
AHKC-F	74	57	22	43	13	/	/	22	Rajah.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Rajah.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Rajah.2

	Spesifikasi	Ditarafkan semasa	Bekalan kuasa	Output yang diberi nilai	Mengukur aperture (mm)	Precisio n ijazah
	AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
	AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
	AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
	AHKC-BSA	DC 0~(50-500)A	12V/15V/24 V	4~ 20mA	20.5*10.5	1
	AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
	AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
	AHKC-HAT	0~(400-2000)A	±15V	5V	52*32	1

Nota: Dinilai semasa tidak berlabel menunjukkan bahawa arus input AC dan DC boleh diukur, sila nyatakan apabila membuat pesanan.
