Keterangan

ASJ Siri geganti tindakan selepas semasa, pemutus litar voltan rendah atau kontraktor voltan rendah boleh dibuat untuk gabungan peranti pengeluaran selepas semasa, yang terutamanya digunakan untuk litar pengedaran sistem TT dan TN dengan arus berselang-seli 50Hz, voltan yang diberi nilai 400V atau ke bawah.

ASJ Siri geganti tindakan selepas semasa digunakan dalam perlindungan kerosakan bumi untuk litar elektrik, untuk mengelakkan kerosakan peralatan dan kemalangan kebakaran peralatan elektrik yang disebabkan oleh arus kesalahan tanah, lebih-lebih lagi, ia juga dapat memberikan perlindungan hubungan tidak langsung terhadap risiko kejutan elektrik.

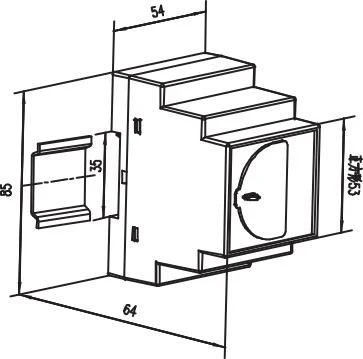

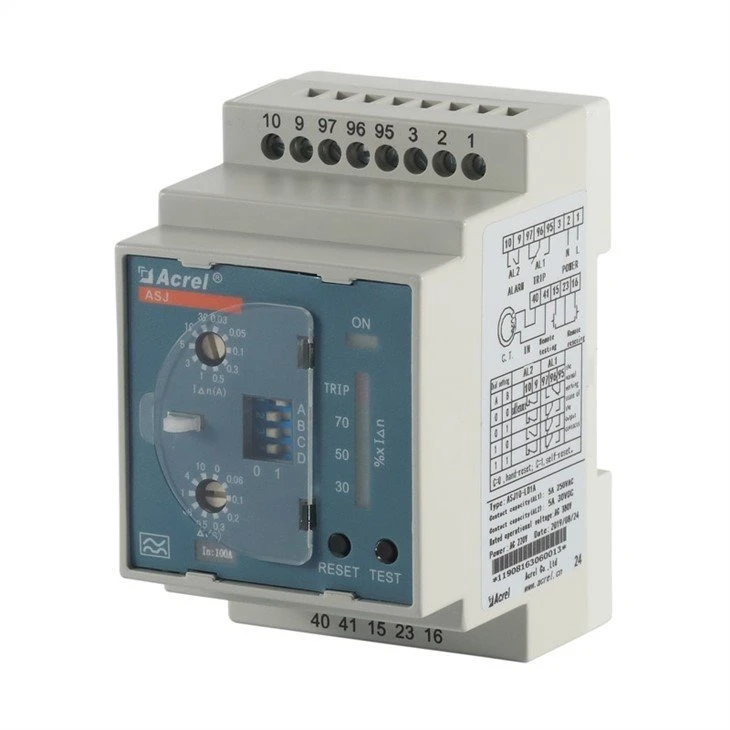

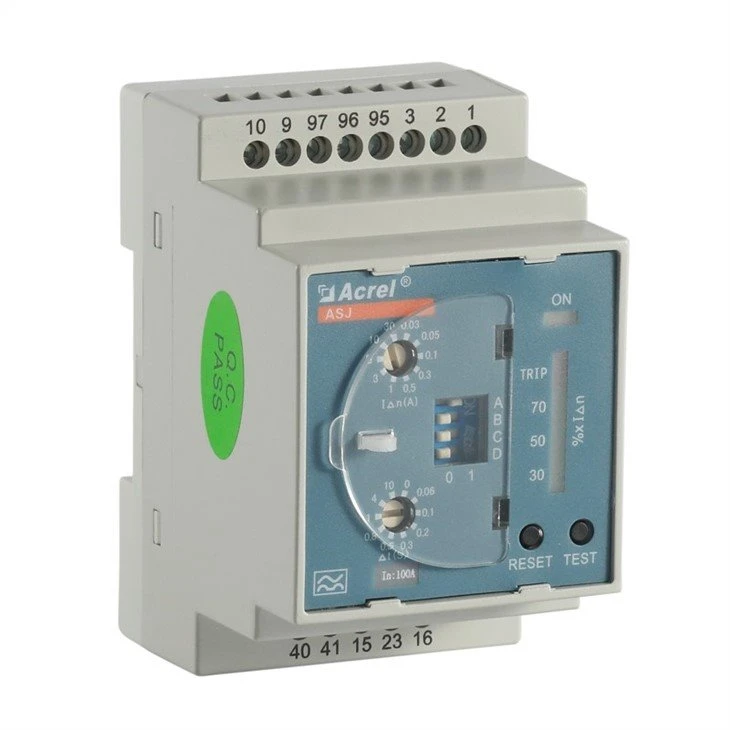

Penampilan

Parameter

Parameter Teknikal		Penunjuk
		Jenis AC	Jenis
Input	Kadar tindakan sisa semasa	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) nota 3
	Masa bukan memandu had △t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) nota 4
	Baki yang diberi nilai bukan-tindakan semasa I△tidak	50%I△n	50%I△n
	ciri-ciri prestasi	sinusoidal mudah berselang-seli semasa	sinusoid mudah berselang-seli semasa dan berdenyut arus langsung
	Kekerapan	50Hz±5Hz	50Hz±5Hz
Ralat tindakan		-20% ~ -10%I△n	-20% ~ -10%I△n
Output	mod output	satu adalah penutupan biasa dan yang lain adalah untuk Transformasi	satu adalah penutupan atau pembukaan biasa, dan yang lain adalah untuk transformasi
	kapasiti hubungan	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	mod set semula	yang berada di tempat dan jarak jauh Satu	yang berada di tempat, jarak jauh dan yang automatik
Bekalan Kuasa	julat voltan	AC110V、AC220V(dibenarkan ralat±10%)		AC110V、AC220V、DC85-270V (ralat yang dibenarkan±10%)
	pelesapan kuasa	≤5W
Kekerapan Kuasa Menahan Voltan		Nilai efektif arus berselang-seli antara bekalan kuasa, input dan output: 2kV/1min
Di bawah operasi biasa	Suhu	suhu operasi: -20°C ~ +55°C suhu storan: -30°C ~ +70°C
	Kelembapan	≤95%RH, dengan pemeluwapan kelembapan, dan tempat gas menghakis
	ketinggian di atas paras laut	≤2000m
	kelas pencemaran	Gred tiga
	kategori pemasangan	Jenis III.

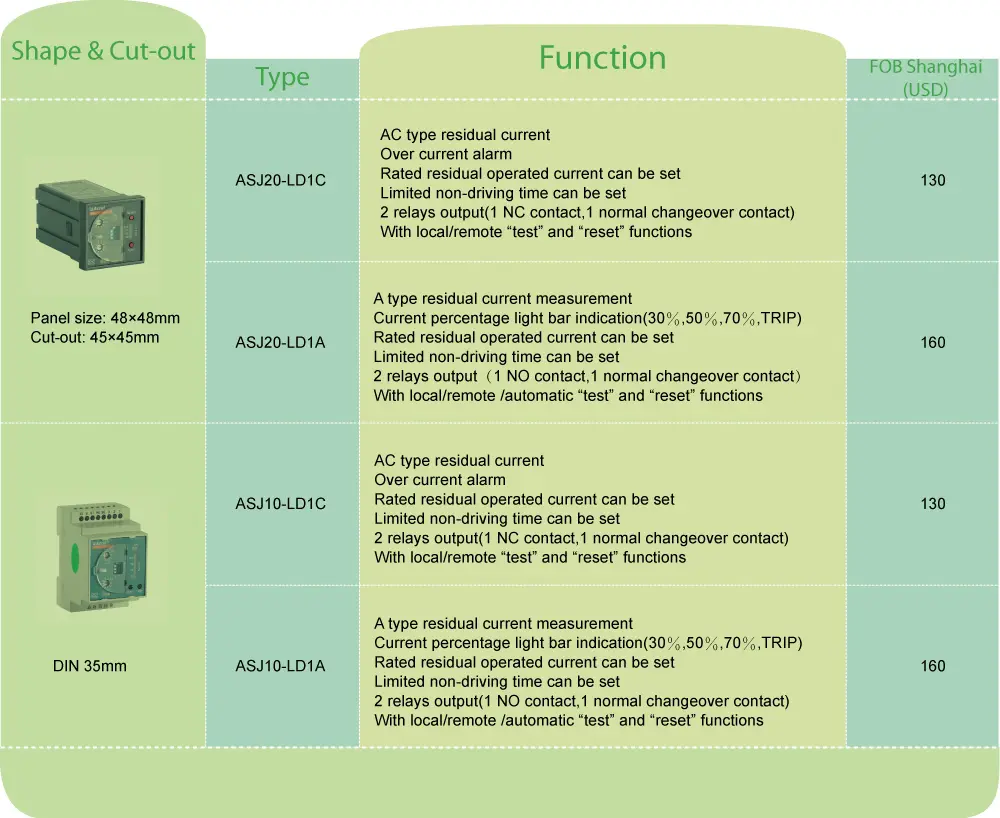

Fungsi

Jenis

Fungsi asas

Memasang cara

Phat!

ASJ10-LD1C

1. Ukuran semasa sisa AC-jenis;

2. Penggera talian persimpangan semasa;

3. Kadar baki operasi semasa boleh diukur;

4. Hadkan masa bukan memandu boleh ditetapkan;

5. Dua set output geganti;

6. Dengan fungsi "ujian" dan "reset" tempatan dan jauh.

Panduan rel (TS35mm)

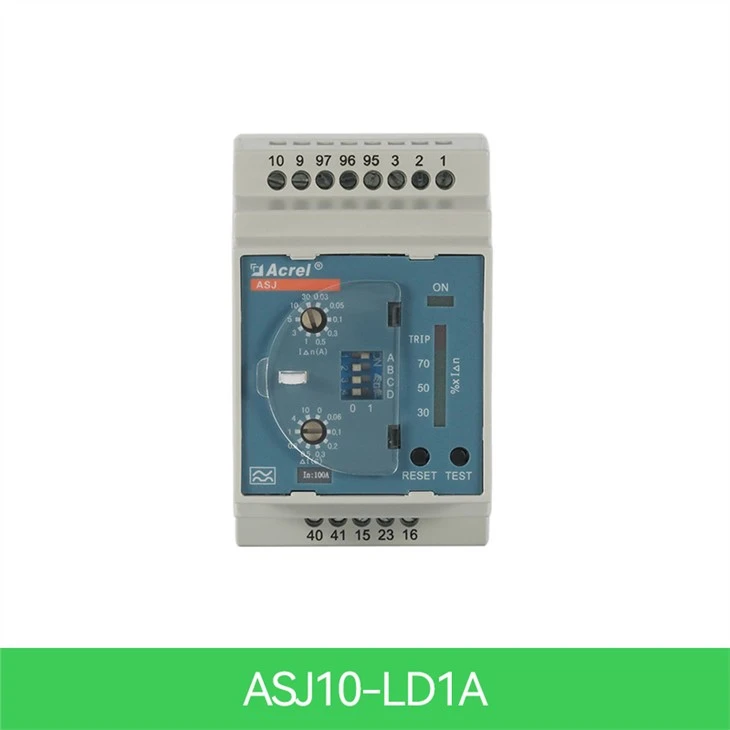

ASJ10-LD1A

1. Ukuran semasa sisa A-jenis;

2. Paparan lajur cahaya peratusan semasa;

3. Kadar baki operasi semasa boleh diukur;

4. Hadkan masa bukan memandu boleh ditetapkan;

5. Dua set output geganti (settable) nota 1 ;

6. Dengan fungsi "ujian" dan "reset" tempatan dan jauh.

Nota 1: Fungsi tetapan untuk relay bermakna anda boleh menetapkan pengawalan dan keadaan output relay sendiri melalui pendailan kod pada panel; panduan tetapan tertentu boleh didapati dari manual.
