Maklumat

Ciri

1) Komunikasi:RS485/Modbus-Rtu

2) Berbilang litar:A tambah B keluaran 2 litar bebas DC24V

3) Dinilai U dan I:U:AC 220V/380V I:5A

Fungsi

·A tambah B bebas 2 litar tiga fasa talian utama busbar voltan, arus, kuasa aktif, kuasa reaktif, kuasa ketara, faktor kuasa, tenaga aktif, tenaga reaktif, Voltan sifar ke tanah, arus bocor, arus jujukan sifar, jumlah kandungan harmonik(THD), 2-63 harmonik, suhu ambien dan kelembapan.

·8 menukar input status,

·4 output status bertukar, 2 pemantauan kebocoran

·3 komunikasi RS485

Pemasangan

DIN 35mm

Dimensi (L*W*H):

180*90*45

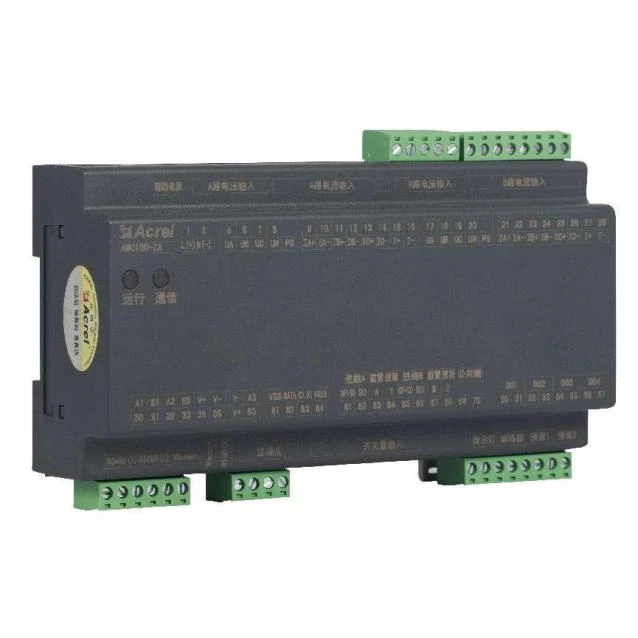

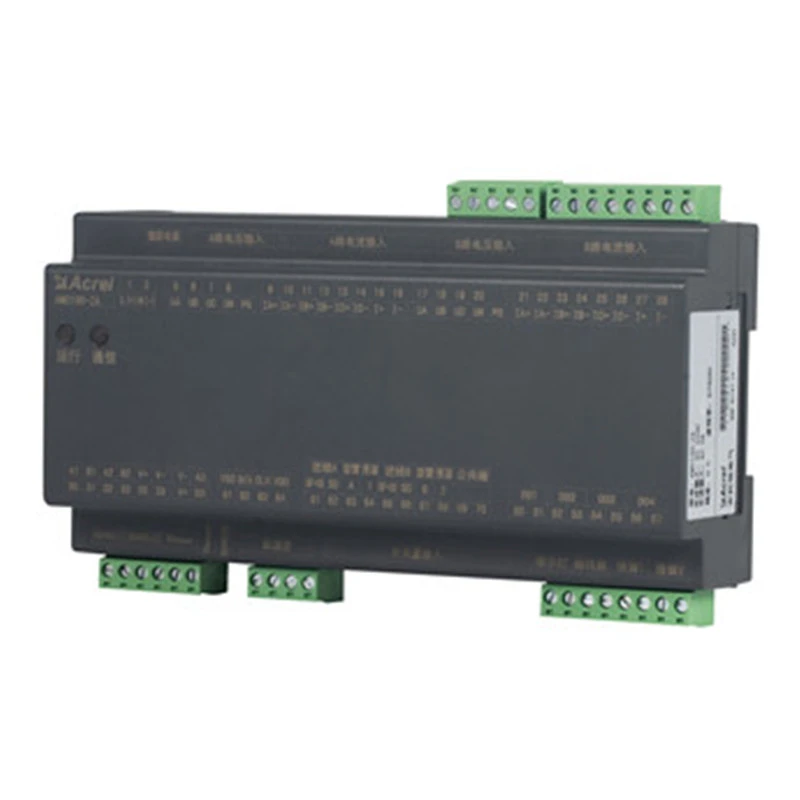

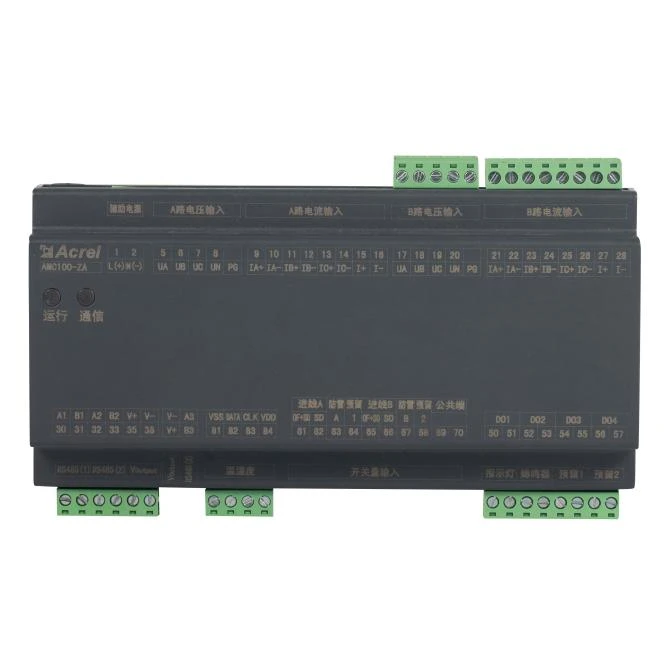

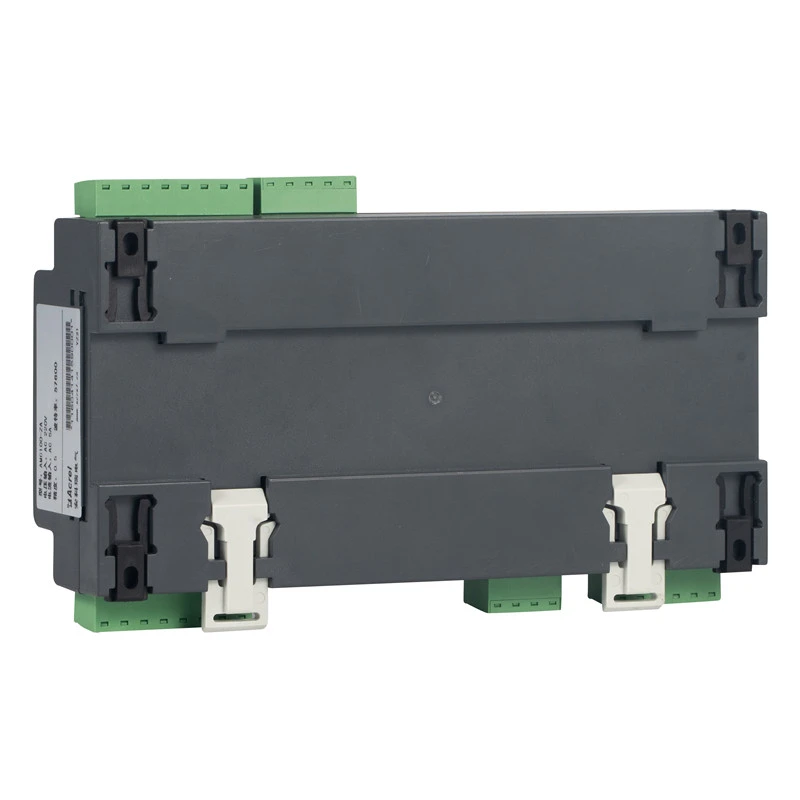

Penampilan

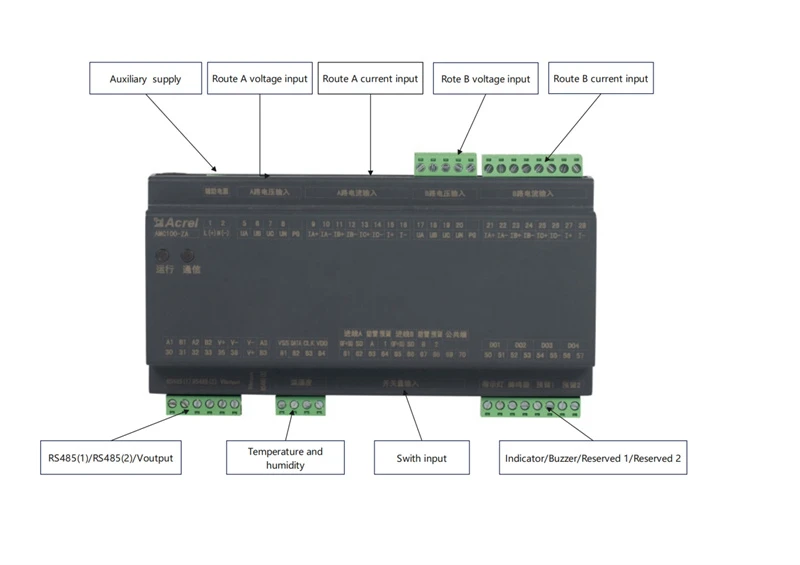

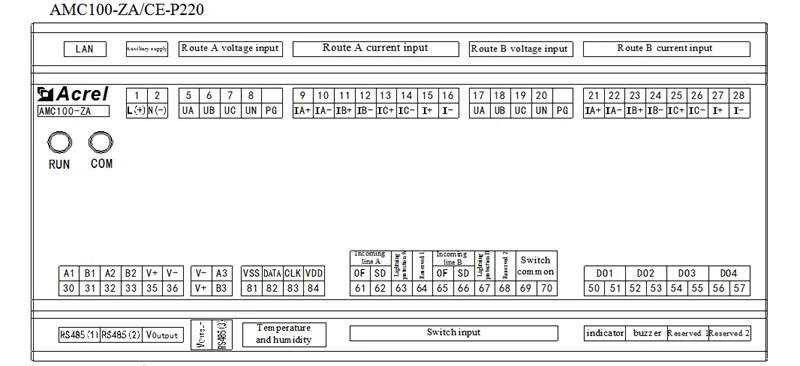

Pendawaian

Parameter

Sistem Pengedaran		JA
Voltan bas	Voltan terkadar	220V
	Jarak mengukur	±20 peratus
	Lebihan beban	Voltan segera 2 kali/saat
Litar masuk semasa	Dinilai	Menengah 5A
	Julat	0-6A
	Lebihan beban	Berterusan 1.2 kali, serta-merta 10 kali/saat
Ketepatan	Talian masuk	Tahap voltan/arus {{0}}.2, tahap kuasa/tenaga aktif 0.5, tahap kuasa/tenaga reaktif 1
	Suhu	±1 darjah
	Kelembapan	±5 peratus
Kekerapan		AC 45-65Hz
Bekalan kuasa tambahan		AMC100-ZA: isyarat untuk mengambil kuasa ( Kurang daripada atau sama dengan 15W) AMC100-ZA-P220: 220V bekalan kuasa bebas AMC100-ZA-P24: DC 12-24 Bekalan kuasa bebas V
Rintangan penebat		Rintangan penebat antara semua terminal dan bahagian konduktif cangkerang adalah tidak kurang daripada 100MΩ
Tukar output		4 saluran 3A 250VAC/3A 30VDC
Tukar input		8 nod kering
Komunikasi		1 RS485/Modbus-RTU terpencil ke sistem latar belakang 1 RS485/Modbus-RTU ke skrin sentuh 1 Sambungan RS485/Modbus-RTU modul hiliran Pilihan 1-fungsi komunikasi Ethernet saluran
Pemasangan		DIN35mm rel atau pemasangan plat bawah

Sebutharga

bentuk	taip	Fungsi	FOB Shang Hai (DOLAR AMERIKA)
	AMC100-ZA	Memantau parameter kuasa penuh litar masuk AC dwi tiga fasa A tambah B, 8 input status pensuisan, 4 output status pensuisan, 2 pemantauan kebocoran, 1 pengesanan suhu dan kelembapan, 3 komunikasi RS485	148
	AMC-FA30	Pantau parameter kuasa penuh bagi sejumlah 30 cawangan soket dwi AC A tambah B dan 1 komunikasi RS485	133
	AMC-FA48	Pantau parameter kuasa penuh bagi sejumlah 48 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485	177
	AMC-FAK30	Pantau parameter kuasa penuh dan status suis bagi sejumlah 30 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485	177
	AMC-FAK48	Pantau parameter kuasa penuh dan status suis bagi sejumlah 48 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485	237
	AMC100-ZD	Memantau voltan, arus, kuasa dan tenaga elektrik 2 talian masuk bebas A campur B,8 input pensuisan, 4 output pensuisan, 1 pengesanan suhu dan kelembapan, dan 3 komunikasi RS485	148
	AMC100-FD30	Pantau parameter kuasa penuh bagi talian keluar dwi DC A tambah B dalam Sebanyak 30 cawangan dan 1 komunikasi RS485	133
	AMC-FD48	Pantau parameter kuasa penuh bagi talian keluar dwi DC A tambah B dalam Sebanyak 48 cawangan dan 1 komunikasi RS485	177
	AMC100-FDK30	Pantau parameter kuasa penuh dan status pensuisan(aktif) alur keluar dwi DC A tambah B 30 cawangan, dan 1 komunikasi RS485	177
	AMC100-FDK48	Pantau parameter kuasa penuh dan status pensuisan(aktif) cawangan A tambah B dwi DC 48, dan 1 komunikasi RS485	237
