Penerangan

Menggunakan teknologi pensampelan AC, meter tenaga elektrik Siri PZ boleh mengukur banyak parameter elektrik grid tiga fasa seperti arus, voltan, kuasa, tenaga elektrik, dsb. secara langsung atau tidak langsung. Ia boleh digunakan untuk paparan tempatan dan disambungkan dengan peralatan kawalan untuk membentuk sistem pengukur dan kawalan.

Dilengkapi dengan port komunikasi RS-485, menggunakan protokol Modbus-RTU yang serasi, meter boleh menukar isyarat parameter elektrik ke output analog standard, dengan input pensuisan empat saluran (dua saluran) / output pensuisan dua saluran. Berdasarkan keperluan yang berbeza, parameter elektrik untuk nisbah transformasi, penggera, komunikasi, dll., boleh disediakan dan dikawal oleh kekunci pada plat muka.

Meter siri PZ mempunyai nisbah prestasi harga yang tinggi dan boleh menggantikan transduser elektrik tradisional dan meter pengukur. Sebagai komponen pemerolehan bahagian hadapan digital yang canggih, meter elektrik ini telah digunakan secara meluas dalam pelbagai sistem kawalan, sistem SCADA, dan sistem pengurusan sumber tenaga.

ciri-ciri

1. Kaunter Meter Tenaga Tiga Fasa mempunyai kesan pengedap dan anti-gangguan yang baik supaya ia dapat memastikan pengukuran yang tepat.

2. Ketepatan lebih tinggi untuk voltan: Kelas 0.2, tenaga aktif: Kelas 0.5. Voltan boleh disambungkan ke 660V.

3. Reka bentuk 92*92/ 88*88 menjadikan pemasangan lebih mudah dan menjimatkan masa.

4. Skrin LCD/LED yang jelas membolehkan anda melihat data dengan lebih jelas dan mengelakkan ralat.

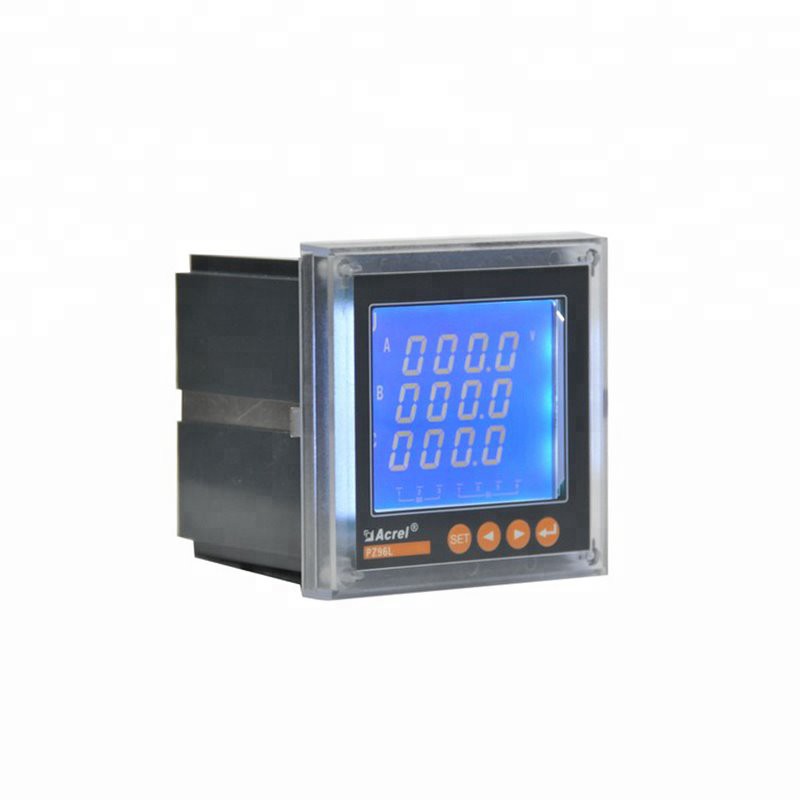

Penampilan

Parameter

Projek			PArameter
Spesifikasi			3 wayar fasa 3, wayar 3 fasa 4
Input	Sambung		45-65HZ
	Kekerapan		wayar 3 fasa 3, wayar 3 fasa 4
	voltan	kelebihan beban: 1.2 kali ganda rating (berterusan); Penilaian 10 kali ganda untuk 1 saat
		penggunaan kuasa: < 0.2VA
	semasa	kelebihan beban: 1.2 kali ganda rating (berterusan); Penilaian 10 kali ganda untuk 1 saat
		penggunaan kuasa: < 0.2VA
Pengeluaran	Tenaga elektrik		Mod output: 2-saluran nadi pengganding foto pengumpul terbuka
			Pemalar nadi: 10000, 40000, 160000 imp/kWj
	Komunikasi		RS485port, protokol Modbus -RTU
	Paparan		Paparan LED atau LCD, set kuasa darab, penggera, petunjuk pensuisan sesuka hati; Untuk 1 saluran analog, paparkan tetapan boleh atur cara yang berkaitan
Fungsi	Menukar input		Mod input kenalan kering pasif 2saluran atau 4saluran
	Menukar output		1 output pengganding foto aktif
			Mod output: 2 saluran geganti TIADA output kenalan
	Output Analog		Mod output: 1, 2 atau 4 saluran Output, 0 - 20mA,4 - 20mA boleh diprogramkan
			kapasiti beban Kurang daripada atau sama dengan 500Ω
Kelas ketepatan	Kekerapan {{0}}.05Hz, tenaga elektrik reaktif 1 kelas, kelas lain 0.5
Bekalan kuasa	DC100~350V; AV 85~265V; （Untuk pendawaian instrumen hendaklah diguna pakai）		penggunaan kuasa<5VA
Keselamatan	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Pelbagai		Modbus RTU:1~ 247;
Persekitaran	Suhu	Kerja: -10 darjah ~ tambah storan 55 darjah: -25 darjah ~ tambah 75 darjah
	Kelembapan	Kurang daripada atau sama dengan 93 peratus RH Bukan pemeluwapan
	Ketinggian	Kurang daripada atau sama dengan 2500m

Fungsi

Jenis meter

Fungsi Asas

bentuk

Fungsi pilihan

PZ96-E3/*

PZ96-E4/*

Pengukuran EPI/EPE, EQL/EQC;

Kuasa aktif, Kuasa Reaktif, Ukuran Faktor Kuasa;

Arus tiga fasa, Voltan, Pengukuran frekuensi

96 Petak

Penukaran 4DI tambah 1 nadi ditambah RS485komunikasi(/KC)
Penukaran2DI2DO tambah RS485komunikasi(/ KC)
Switching4DI tambah RS485communication(/KC)
2 saluran pemancar output ditambah 2 nadi ditambah RS485komunikasi(/MC)

PZ96L-E3/*

PZ96L-E4/*

Pendawaian


Rajah1 Tiga Fasa Empat Wayar 3CT

Rajah2 Tiga Fasa Empat Wayar 3PT, 3CT

Rajah3 Wayar Tiga Fasa Tiga 2CT

Rajah3 Wayar Tiga Fasa Tiga 2CT 2PT
