Maklumat
Ciri
1) Komunikasi:RS485/Modbus-Rtu
2) Berbilang litar:A tambah B keluaran 2 litar bebas DC24V
3) Dinilai U dan I:U:DC48V/240V/336V I:5V
Fungsi
·A tambah B bebas dua talian DC voltan, arus, kuasa, tenaga elektrik, pemantauan suhu dan kelembapan 1 saluran
·8 menukar input status
· 4 output status bertukar
·3 komunikasi RS485
Pemasangan
DIN 35mm
Dimensi (L*W*H):
180*90*45

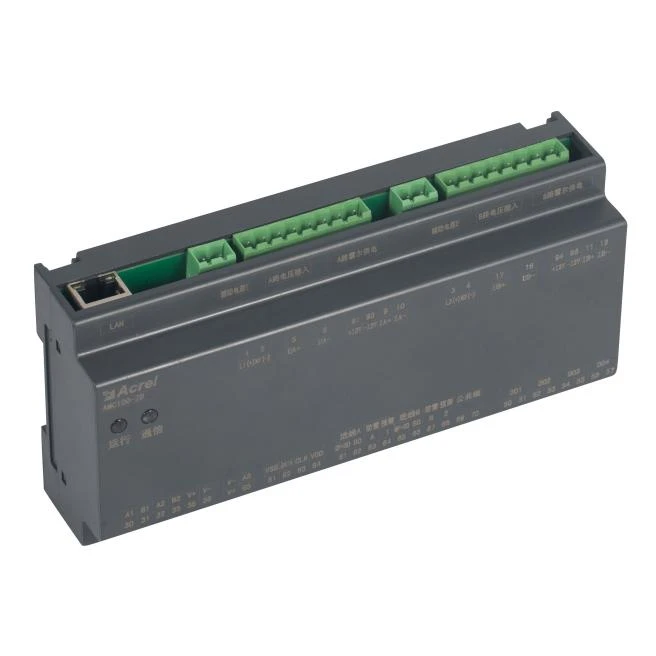

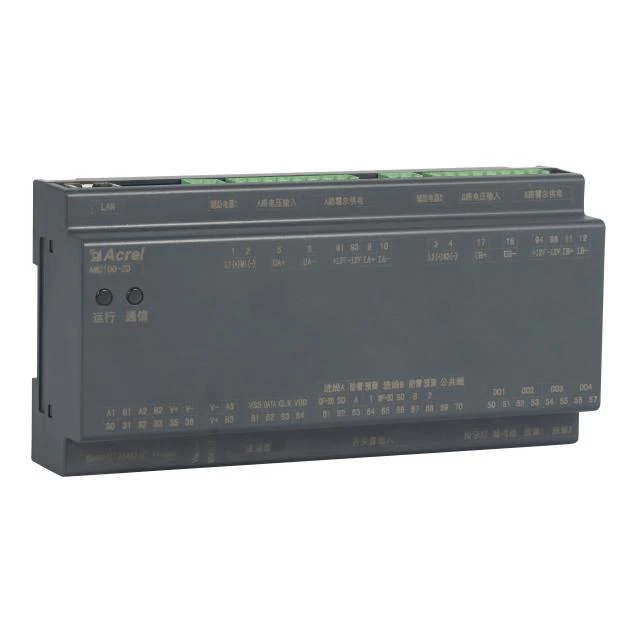

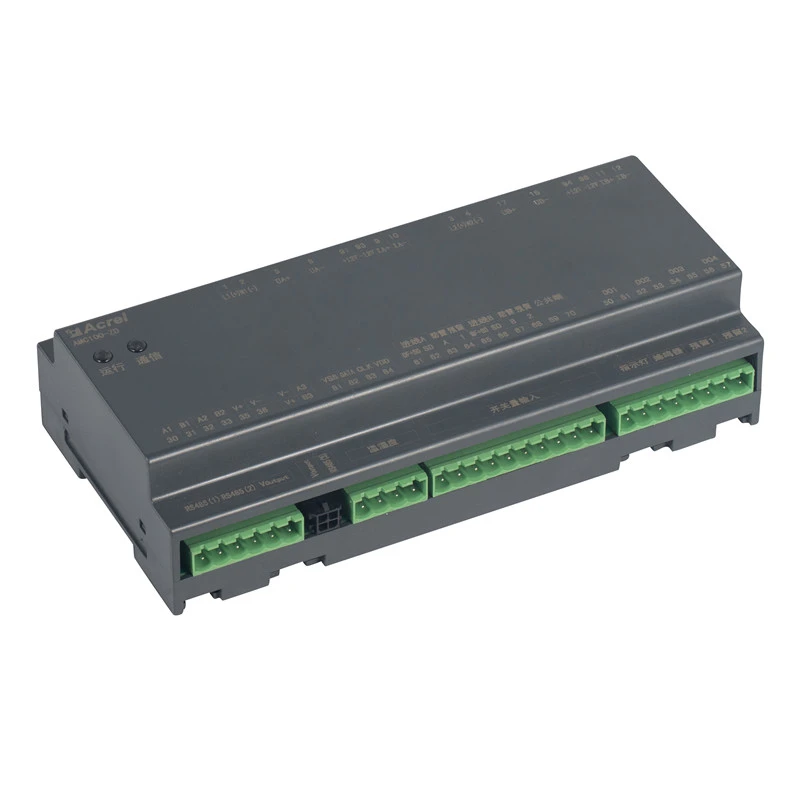

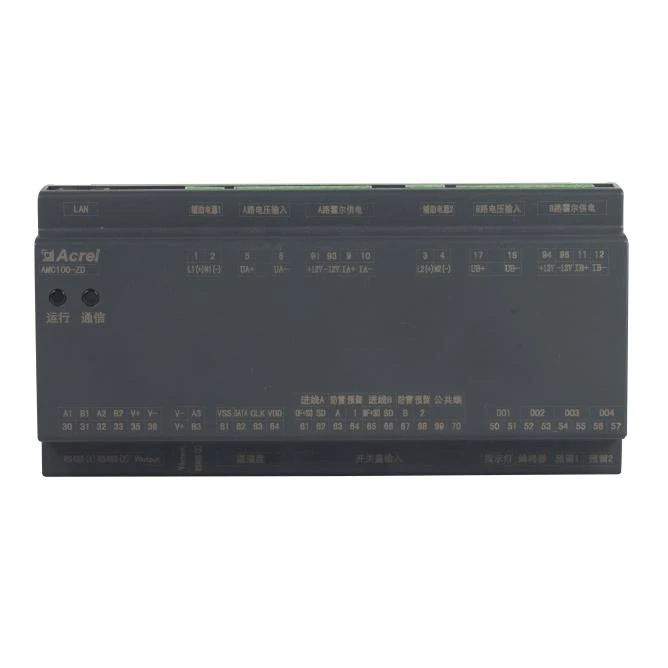

Penampilan

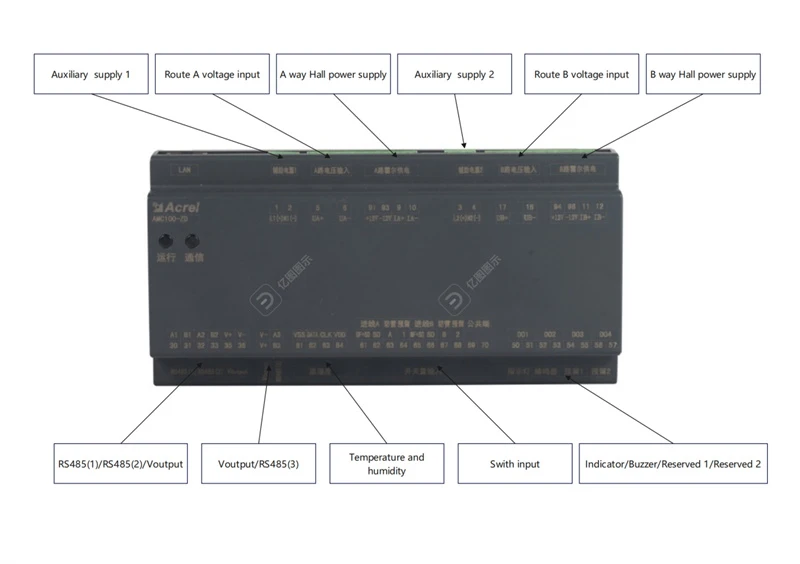

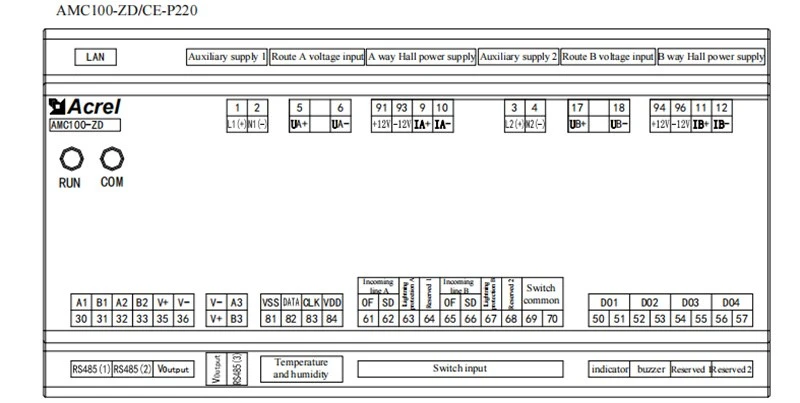

Pendawaian
Parameter
|
Sistem Pengedaran |
DC |
|
|
Voltan bas |
Voltan terkadar |
48VDC, 240VDC, 336VDC
|
|
Jarak mengukur |
±20 peratus |
|
|
Lebihan beban |
Voltan segera 2 kali sesaat
|
|
|
Litar masuk semasa |
Dinilai |
5V（Penderia dewan, ±12V dikuasakan oleh AMC100-ZD）
|
|
Lebihan beban |
Tempoh ialah 1.2 kali, serta-merta 10 kali/saat
|
|
|
Persekitaran
|
Ketinggian
|
Kurang daripada atau sama dengan 2500m
|
|
Suhu |
Operasi:-15 darjah -55 darjah Storan:-25 darjah -70 darjah
|
|
|
Kelembapan |
Kelembapan relatif Kurang daripada atau sama dengan 93 peratus
|
|
|
Pemasangan
|
Kaedah pemasangan rel DIN35mm atau plat bawah
|
|
|
Bekalan kuasa tambahan |
AMC100-ZD:Kuasa isyarat（ Kurang daripada atau sama dengan 15W） AMC100-ZD-P24:DC 12-24V bekalan kuasa bebas AMC100-ZD-P220: 1, Apabila voltan malar ialah DC240V, DC336V, dikuasakan oleh AC220V, DC240V, DC336V bekalan bebas 2, Apabila voltan malar adalah DC48V, dikuasakan oleh bekalan bebas DC48V
|
|
|
Rintangan penebat |
Rintangan penebat antara semua terminal dan bahagian konduktif pada cangkerang mestilah sekurang-kurangnya 100MΩ
|
|
|
Tukar output |
4 saluran 3A 250VAC/3A 30VDC |
|
|
Tukar input |
8 nod kering |
|
|
Komunikasi |
1 saluran diasingkanRS485/Modbus-RTU kepada sistem latar belakang 1RS485/Modbus-RTU ke skrin sentuh Sambungan 1RS485/Modbus-RTU ke modul hiliran 1-fungsi komunikasi Ethernet saluran adalah pilihan
|
|
|
Pemasangan |
DIN35mm rel atau pemasangan plat bawah |
|
Sebutharga
|
bentuk |
taip |
Fungsi |
FOB Shang Hai (DOLAR AMERIKA) |
 |
AMC100-ZA |
Memantau parameter kuasa penuh litar masuk AC dwi tiga fasa A tambah B, 8 input status pensuisan, 4 output status pensuisan, 2 pemantauan kebocoran, 1 pengesanan suhu dan kelembapan, 3 komunikasi RS485 |
148 |
 |
AMC-FA30 |
Pantau parameter kuasa penuh bagi sejumlah 30 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485 |
133 |
 |
AMC-FA48 |
Pantau parameter kuasa penuh bagi sejumlah 48 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485 |
177 |
 |
AMC-FAK30 |
Pantau parameter kuasa penuh dan status suis bagi sejumlah 30 cawangan soket dwi AC A tambah B, dan 1 komunikasi RS485 |
177 |
 |
AMC-FAK48 |
Pantau parameter kuasa penuh dan status suis bagi sejumlah 48 cawangan alur keluar AC dwi A tambah B, dan 1 komunikasi RS485 |
237 |
 |
AMC100-ZD |
Memantau voltan, arus, kuasa dan tenaga elektrik 2 talian masuk bebas A campur B,8 input pensuisan, 4 output pensuisan, 1 pengesanan suhu dan kelembapan, dan 3 komunikasi RS485 |
148 |
 |
AMC100-FD30 |
Pantau parameter kuasa penuh bagi talian keluar dwi DC A tambah B dalam Sebanyak 30 cawangan dan 1 komunikasi RS485 |
133 |
 |
AMC-FD48 |
Pantau parameter kuasa penuh bagi talian keluar dwi DC A tambah B dalam Sebanyak 48 cawangan dan 1 komunikasi RS485 |
177 |
 |
AMC100-FDK30 |
Pantau parameter kuasa penuh dan status pensuisan(aktif) alur keluar dwi DC A tambah B 30 cawangan, dan 1 komunikasi RS485 |
177 |
 |
AMC100-FDK48 |
Pantau parameter kuasa penuh dan status pensuisan(aktif) cawangan A tambah B dwi DC 48 cawangan, dan 1 komunikasi RS485 |
237 |
