Permohonan

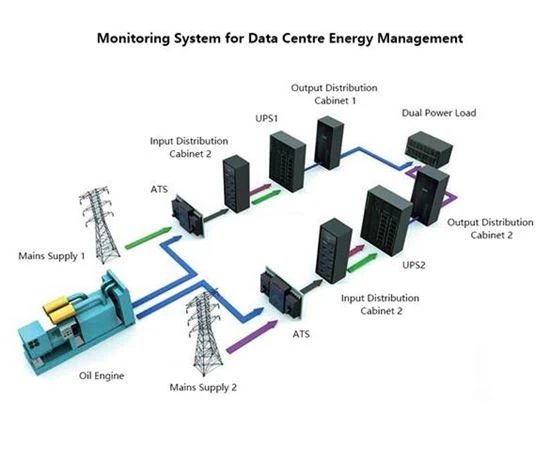

Adalah perlu untuk memantau masa nyata dan memusatkan penggunaan kuasa di pusat data dan data dapat ditampilkan pada HMI, dan dimuat ke sistem pemantauan daya dan persekitaran oleh RS485 pada layar sentuh dan mewujudkan pemantauan masa nyata keseluruhan sistem pengagihan daya. Pada masa yang sama, dapat mewujudkan analisis kecekapan tenaga untuk mengurangkan penggunaan tenaga.

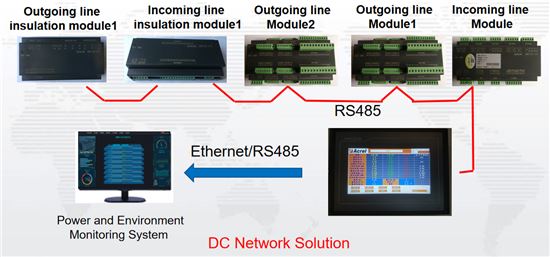

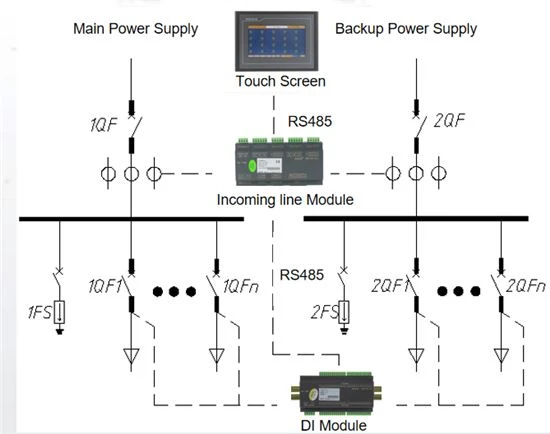

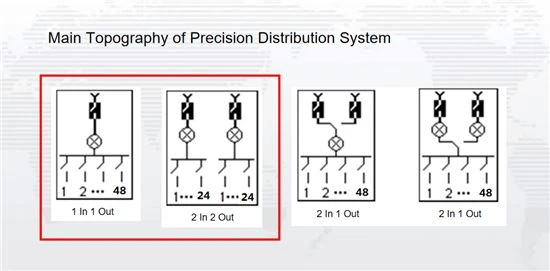

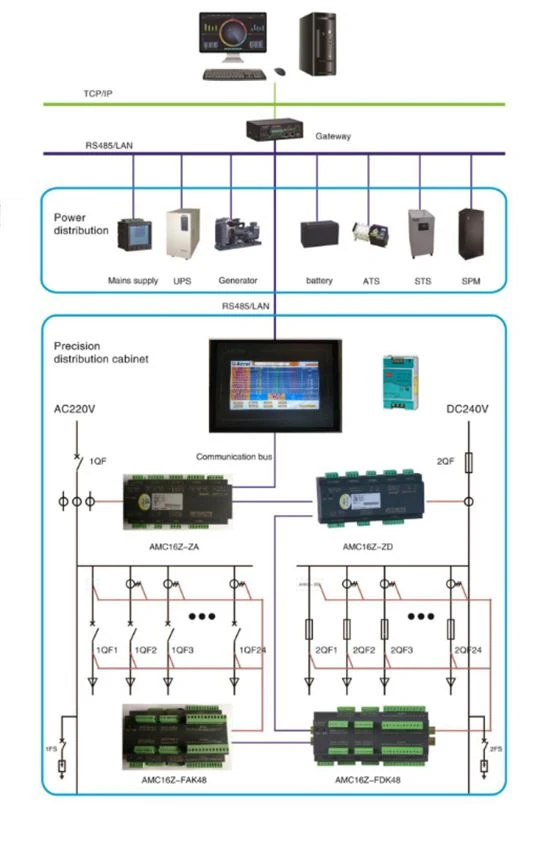

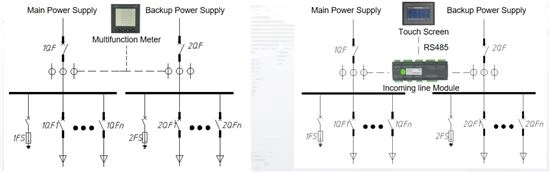

Struktur
Fungsi Utama
1. Modul pemantauan bebas litar talian masuk dan litar keluar
2. Dapat mengukur hingga 2 litar saluran masuk dan hingga 192 litar keluar talian arus, voltan, kuasa, tenaga dan kualiti daya.

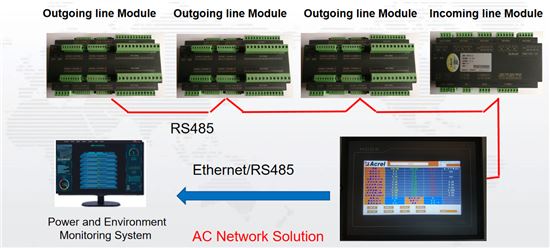

3. Pemantauan dan paparan terpusat data oleh HMI dan data diunggah ke sistem pemantauan kuasa dan persekitaran melalui RS485.
4. Untuk sistem voltan tinggi DC 240V atau 336V, modul pemantauan penebat dapat ditambahkan untuk memantau ketahanan penebat tanah bas utama.
5. Bekalan kuasa DC24V untuk skrin sentuh dan modul pemantauan saluran keluar (bekalan kuasa dari output modul utama)
6. Komunikasi: alat pemantauan oleh RS485, layar sentuh oleh RS485 atau RJ45
7. Sijil: CE
Pemilihan Produk
Nama | Gambar | Model | Fungsi utama |
HMI |
| ATP007kt ATP010kt | Skrin sentuh 1.7 atau 10 inci 2. Pemantauan masa nyata dan paparan voltan, arus, kuasa, tenaga, kualiti kuasa, status suis, keluk bentuk gelombang dan sebagainya. 3. penggera monitor, komunikasi dan parameter lain dapat dikonfigurasi di layar. 4. 2 antara muka RS485 dan 1 Ethernet, dan data dapat diunggah oleh RS485 atau RJ45. |
Modul pemantauan talian masuk AC |
| AMC16Z-ZA | 1. Pemasangan: Rel DIN 35mm 2. Pengukuran: Litar 3 fasa bebas + B, 6DI2DO, arus kebocoran 2, 1 suhu. dan kelembapan. 3. Dengan bekalan kuasa output DC 24V untuk modul talian keluar dan skrin sentuh. 4. Komunikasi: RS485 Modbus RTU |
Modul pemantauan talian keluar AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Pemasangan: Rel DIN 35mm 2. Boleh mengukur hingga 16 fasa litar 3 atau fasa tunggal litar 48 3. Bekalan kuasa DC24V 4. Komunikasi: RS485 modbus RTU |
Pengubah arus keluar arus AC |
| AKH-0.66W | Nisbah semasa: 100A / 50mA Spesifikasi Biasa: 100A / 50mA |
Modul pemantauan talian masuk DC |
| AMC16Z-ZD | 1. Pemasangan: Rel DIN 35mm 2. Pengukuran: Litar bebas A + B, 6DI2DO, 1 suhu. Dan kelembapan. 3. Dengan bekalan kuasa output DC 24V untuk modul talian keluar dan skrin sentuh. 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan talian keluar DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Pemasangan: Rel DIN 35mm 2. Boleh mengukur hingga 48 litar keluar DC 3. Bekalan kuasa DC24V 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan penebat talian masuk DC |
| AMC16Z-ZJY | 1. Pemasangan: Rel DIN 35mm 2. Ukur rintangan penebat tanah litar DC bebas A + B bas utama 3. Bekalan kuasa DC24V 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan penebat talian keluar DC |
| AMC16Z-FJY | 1. Pemasangan: Rel DIN 35mm 2. Ukur 24 rintangan penebat tanah litar saluran keluar DC |

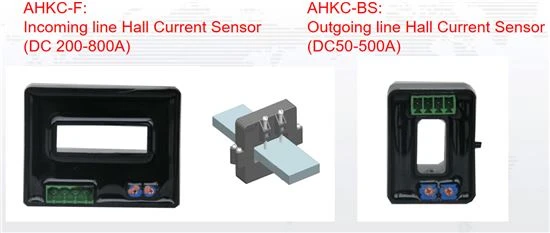

Sensor arus kesan dewan keluar DC |
| AHKC-BS | Nisbah semasa: 100A / 5V Spesifikasi Biasa: 100A / 5V |

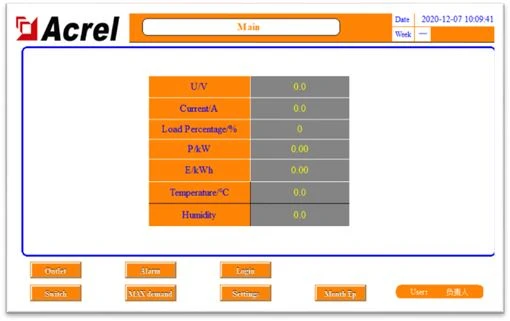

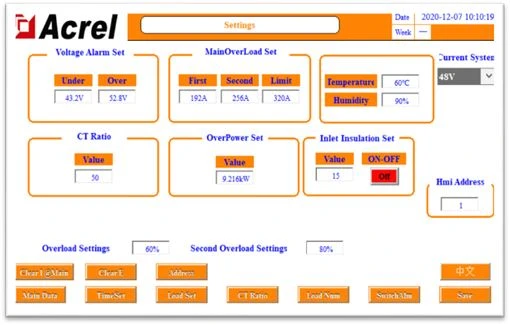

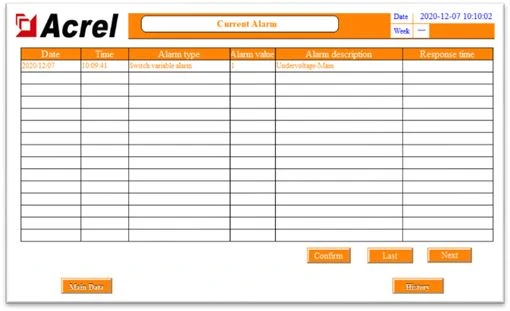

Antaramuka Mesin Manusia

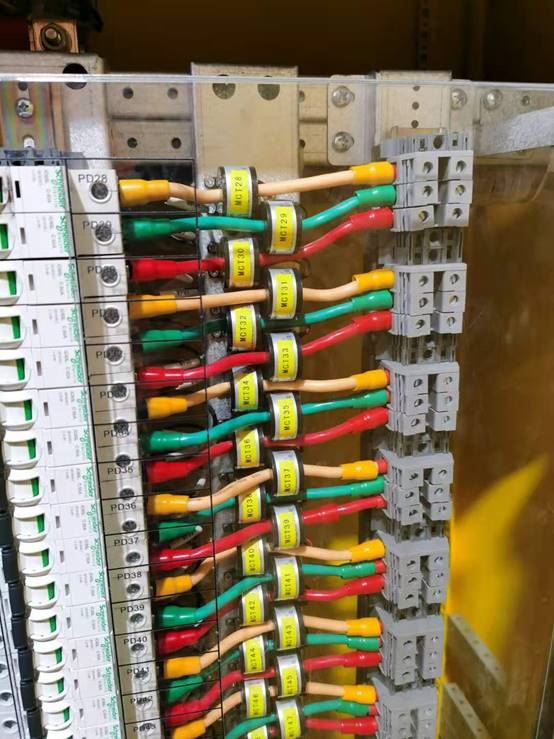

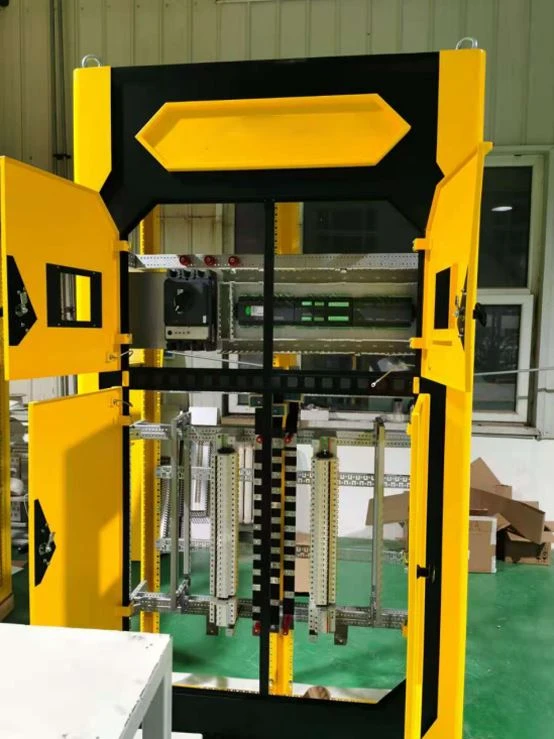

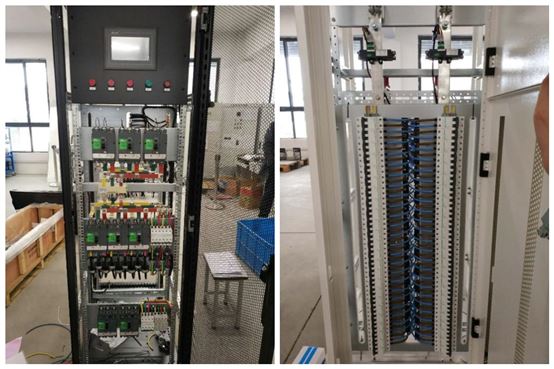

Foto Di Tapak
